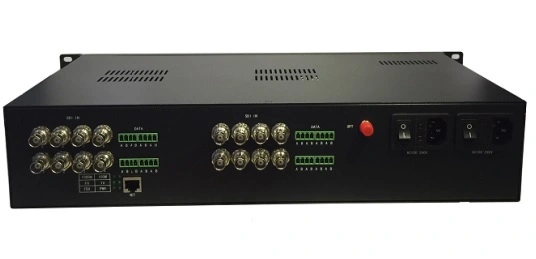

- Transmisor y receptor de fibra óptica 3G-SDI de 16 canales con Ethernet
Transmisor y receptor de fibra óptica 12G-SDI, Convertidor de fibra 3G-SDI, extensor de fibra óptica SDI sin comprimir CWDM de 1 a 16 canales, Extensor HD-SDI a fibra, Transceptor óptico SDI. Extensor SDI sobre fibra. Damos la bienvenida a cualquier dispositivo OEM de transmisión AV
1. Descripción general
Este transmisor y receptor de fibra óptica 3G-SDI de 16 canales extiende 16 canales de señales 3G-SDI, HD-SDI, SD-SDI, 1 canal Ethernet de 1000 M a través de un cable de fibra óptica de un solo núcleo.
Nuestro extensor SDI múltiple sobre cable de fibra óptica se produce íntegramente mediante una solución sin comprimir TDM, DWDM y CWDM para que podamos transmitir múltiples señales SDI con
Datos, audio externo, Ethernet y otras funciones a través de un cable de fibra de un solo núcleo. Nuestros extensores SDI pueden cumplir con todos los niveles de calidad de transmisión de TV. Damos la bienvenida a cualquier servicio OEM.
2. Características
Unidireccional de 16 canales 3G-SDI, 1 canal, Ethernet de 1000 M sobre fibra de un solo núcleo
Compatible con HD-SDI, SD-SDI, ASI, TS Stream
Rango de 19,4 Mb/s a 2,97 Gb/s
Recuperación de reloj SMPTE 424/425M (2,97 Gb/s)
Admite los estándares SMPTE 305M (SDTi), SMPTE 310M (19,4 Mb/s), SMPTE 344M (540 Mb/s), M2S y DVB-ASI (270 Mb/s).
Longitud de onda de salida 1310 nm, 1550 nm y 16 tipos de CWDM (compatible con ITU-T G.694.2)
Ecualización automática de cable de 100 m, toda la velocidad de 2,97 Gb/s a continuación (Belden 1694A)
Sistema de gestión de red opcional
Los indicadores de estado LED monitorean los parámetros críticos
Admite intercambio en caliente
Montaje en rack 1U
3. Presupuesto
a) TV serie, entrada BNC
Estándar de señal: SMPTE 424/425M, 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI y velocidad Telecom/Datacom (19,4 Mb/s - 2,97 Gb/s)
Número de entrada: 16
Pérdida de reflexión: >15DB
Equilibrio: 0-100 m a 2,97 Gb/s
Conector: 75<000000>#937; BNC
b) Óptica
Canal: 1
Tipo: monomodo (multimodo opcional)
Longitud de onda: 1310 nm / 1550 nm
Pérdida de reflexión: > 15base de datos
Dithering: < 0.2UI
Conector: FC/PC, ST/PC
do) TV serie, salida BNC (EO/OE)
Canal: 16
Nivel de señal: 800 mV nominal
Tiempo de subida/bajada: indicación de 200ps
Excederse: < 10% de amplitud
Pérdida de reflexión: >15base de datos
Dithering: < 0.2UI
Conector: 75<000000>#937; BNC
d) Datos opcionales
Canal: 1-4
Formato de datos: RS-485 (dúplex completo/semidúplex) y compatible con NRZ, RZI y Manchester
Velocidad de datos: CC a 100 Kb/s
Modo: dúplex completo/semidúplex
Conector: terminal de conexión de cable
mi) Indicación de potencia y entorno
Temperatura de funcionamiento: 0°C~+50°C
Presión: 90 VCA a 245 VCA
Potencia: 12 W
EMI/RFI: cumple con la norma EMC de la UE, Parte 15 Clase A de la FCC
Tiempo promedio sin problemas: >100000 horas
F) Otro
Dimensión: rack estándar 1U
Peso: 2Kg
4. Aplicaciones
Transmisiones de video remotas de camionetas y camiones OB;
Transmisiones de cámaras de estudio de transmisión;
Transporte de señales de larga distancia;
Estación de TV/videoconferencia;
Conectividad del proyector del salón de conferencias;
Transmisión de sala médica/quirúrgica;
Enlaces de vídeo de campus corporativos pequeños
5. Información de pedidos
Transmisor/receptor de fibra óptica 3G/HD-SDI
HC4016P-T
Entrada 3G-SDI/HD-SDI de 16 canales, Ethernet de 1000 Mb/s de 1 canal, modo único, fibra única, conector de fibra FC/PC, interfaz de video BNC, 0-120 km, montaje en rack 1U
HC4016P-RSalida 3G-SDI/HD-SDI de 16 canales, Ethernet de 1000 Mb/s de 1 canal, modo único, fibra única, conector de fibra FC/PC, interfaz de video BNC, 0-120 km, montaje en rack 1U
