Transceptor de audio de fibra óptica DVI de 16 canales RS232

1. Descripción general
Este es nuestro nuevo transceptor óptico DVI que admite señal de video DVI de 1 canal, audio de 1 canal y datos de 1 canal RS232, PS2 para teclado y mouse sobre una fibra, modo único o multimodo sin compresión, escala ni ajustes. Su resolución máxima es 1920X1200 a 60 Hz sin retrasos ni distorsiones.  Es ideal para señalización digital, estudios corporativos o de transmisión, auditorios, estadios y teatros, aeropuertos o centros de transporte, aprendizaje a distancia y aplicaciones de imágenes quirúrgicas o médicas, por nombrar solo algunos.

2. Características
(1) Señal de video DVI de 1 canal, audio estéreo bidireccional de 1 canal y datos de 1 canal RS232, PS2 para teclado y mouse sobre una fibra
(2) Tecnología de transmisión sin comprimir y codificación de vídeo digital de 10 bits
(3)Se aplica a las necesidades de transmisión de larga distancia por computadora para monitoreo industrial, lugares grandes, etc.<000000>#8230;
(4) Selección estricta de materiales y control de calidad para garantizar una alta calidad y alta confiabilidad.
(5) Admite resolución máxima 1920*1080 a 60 Hz<000000>#65292;1920*1200 a 60 Hz<000000>#65307;
(6) El estado del sistema se puede monitorear mediante el indicador LED de energía y otros parámetros.
(7)Tecnología de montaje superficial SMT
(8) Montaje en rack 1U, montaje en rack 4U y autónomo
(9) Adopta tecnología CWDM, podría transmitir DVI de 16 canales con datos y otras funciones.

3. Especificaciones
Video
Conector DVI: DVI24+5 hembra
Tipo de vídeo: DVI-D
Ancho de banda: 5G
Nivel de entrada: 0,8 Vp-p
Nivel de salida: 0,8 Vp-p
Impedancia de vídeo: 100 ohmios (diferencial)
EDID: 5V, E-DDC2/EDID
Ancho de bits digitales: 24/36 bits
Resolución: HDTV<000000>#65306;1920X1080p a 60 Hz
               WUXGA<000000>#65306;1920X1200 a 60 Hz
Audio:
 N.°/Tipo: audio estéreo bidireccional de 1 canal
 Conector: conector para auriculares estándar de 3,5 mm
 Impedancia: 600 ohmios
 S/N:>80base de datos

Datos:
 Conector: bloque de terminales de 3 pines
 Formato de datos: RS-232
 Direccional: hacia adelante/bidireccional
 Velocidad: 300 ~ 115200 bps
 Modo:RS-232  Dúplex

Óptico:
 Conector: FC/PC
 Longitud de onda: 1310 nm/1550 nm<000000>#65292;longitud de onda CWDM opcional
 Tipo de cable: monomodo (10-80 km), multimodo (500 m-2 km)

Ambiente
 Temperatura de trabajo:-0<000000>#8451;~50<000000>#8451;
 Humedad de trabajo: 0 ~ 90 % (sin condensación)
Consumo máximo: 10 W
Adaptador de corriente: CA 220 V a 12 V/1 A
 Instalación: Independiente
      Rack 1U<000000>#65288;admite 4 tarjetas<000000>#65289;
      Rack 4U<000000>#65288;admite 13 tarjetas<000000>#65289;
 Carcasa: aleación de aluminio
 Dimensiones<000000>#65306;220 mm X 188 mm X 28 mm

4. Información del pedido
Transceptor óptico DVI
Nombre del producto              Descripción
HC3611A-T/R    Entrada DVI de 1 canal, salida DVI de 1 canal, audio bidireccional de 1 canal, RS232 dúplex de 1 canal, PS2 para teclado y mouse, fibra única, modo único, 20 KM, independiente

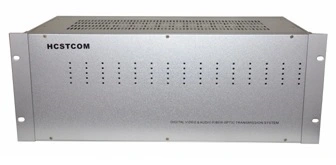

HC1000: montaje en rack 1U estándar, compatible con 4 tarjetas DVI
HC4000: montaje en rack 4U estándar, compatible con 13 tarjetas DVI
