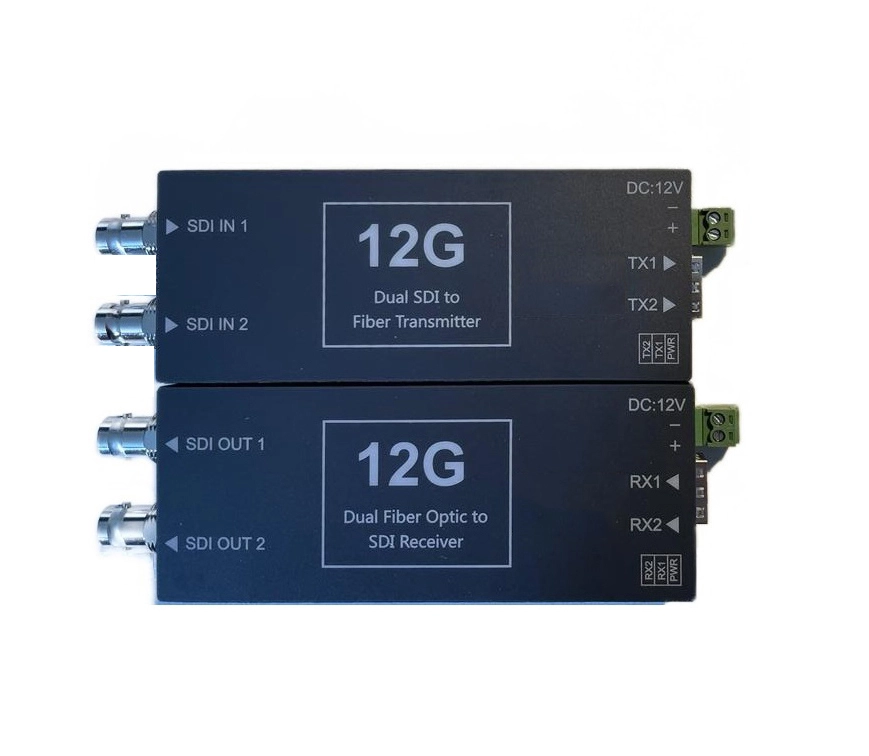

Transmisor/receptor de fibra óptica 12G-SDI de 2 canales
1. Introducción del producto
El transceptor óptico 12G-SDI de 2 canales desarrollado y producido por Beijing Hcstcom transmite señales de video 12G-SDI de 2 canales a través de fibra óptica monomodo de 2 núcleos, y la distancia de transmisión puede alcanzar los 20-80KM. Compatible con señales de video 6G/3G/HD-SDI, es de nivel de transmisión y admite la función de recuperación de reloj. Es ampliamente utilizado en estaciones de televisión, unidades móviles, quirófanos médicos, sistemas de videoconferencia, centros de comando y otros lugares.
2 Características del producto
« Vídeo unidireccional de 2 canales 12G/6G/3G/HD-SDI con audio integrado a través de fibra dual, compatible con ASI, transmisión TS
« Rango de 270 Mb/s a 11,88 Gb/s, admite recuperación de reloj
« Admite SMPTE 259 Mb/s, 292 Mb/s, 297 Mb/s, 424 Mb/s, 2081 Mb/s, 2082 Mb/s estándar
« Longitud de onda de salida 1310 nm<000000>#12289;1550 nm y 16 tipos de CWDM
« Ecualización automática de cable de 50m, allthe11.88Gb/sratebelow<000000>#65288;Belden 1694A<000000>#65289;
« Hasta 20 km a 12 Gbit/s
« Los indicadores de estado LED monitorean los parámetros críticos
« Soporte independiente, montaje en bastidor 19<000000>#8221
« Sensibilidad óptica: -10 dBm (mín. a 12 Gbps), -14 dBm (mín. a 3 Gbps)
« Potencia óptica: -5 dBm (mín.), 0,5 dBm (máx.)
3 Solicitud
« Transmisiones de video remotas de camionetas/camiones OB
« Transmisiones de cámaras de estudios de transmisión
« Transporte de señales de larga distancia
« Estación de televisión/videoconferencia
« Conectividad del proyector de la sala de conferencias
« Transmisión de sala médica/quirúrgica
« Videoconferencias de edificio a edificio
« Enlaces de vídeo de campus corporativos pequeños
4 Parámetros técnicos
Entrada 12G-SDI
Estándar de señal SDI
SMPTE-259/292/297/424/2081/2082Mbps, M2S, DVB-ASI, DVB-SSI y otras velocidades de telecomunicaciones/comunicaciones de datos<000000>#65288;270Mb/s-11,88Gb/s<000000>#65289;
Nivel de señal
800 mV nominales
Tiempo de subida/bajada
200Ps nominal
Estar nervioso
< 0.3UI
Canal de entrada
2 canal
Conector
75Ω BNC
Entrada/Salida óptica
Canal
2
Tipo
Fibra monomodo
Longitud de onda
1310Nuevo Méjico /1550 nm o CWDM/DWDM
Pérdida de reflexión
< 15base de datos
Conector
Dual LC/PC, un SFP
Potencia óptica
-5 dBm (mín.), 0,5 dBm (máx.)
Sensibilidad óptica
-10 dBm (mín. a 12 Gbps), -14 dBm (mín. a 3 Gbps)
Salida 12G-SDI
Canal
2
Nivel de señal
800 mV nominales
Tiempo de subida/bajada
200Ps nominal
Excederse
<10% de amplitud
Pérdida de reflexión
< 15base de datos
Conector
75Ω BNC
Indicador de potencia y ambiente
Temperatura de funcionamiento
0℃～＋50℃
Especificación de potencia
1A@12VDC
Consumo de energía
12W
EMI/RFI
FCC Parte 15 Clase A, estándar EMC de la UE
Tiempo promedio sin problemas
>100000 horas
Estructura mecánica
Dimensión
135 mm x 45 mm x 25 mm
Peso
0.2kilogramo
Montaje en bastidor
1U 19<000000>#8217;<000000>#8217; bastidor opcional
5 Gráfico topológico
6 Información para pedidos
Transmisor/receptor de fibra óptica unidireccional 12G/3G/HD-SDI/ASI
HC1202-T
SDI/ASI 12G de 2 canales con entrada de audio integrada, modo único, fibra dual, conector de fibra óptica LC/PC, interfaz de video BNC, estándar de 20 km, escritorio
HC1202-R
SDI/ASI 12G de 2 canales con salida de audio integrada, modo único, fibra dual, conector de fibra óptica LC/PC, interfaz de video BNC, estándar de 20 km, escritorio
