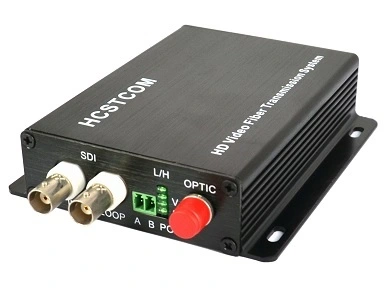

- Волоконно-оптический передатчик и приемник MINI ASI
Волоконно-оптический передатчик и приемник ASI, ASI волоконно-оптический преобразователь, 1-64-канальный CWDM несжатый ASI волоконно-оптический удлинитель, ASI-оптоволоконный удлинитель, Оптический трансивер ASI. Удлинитель ASI по оптоволокну. мы приветствуем любые устройства OEM-передачи AV
1. Обзор
Наш Волоконно-оптический передатчик и приемник MINI ASI может передавать 1-канальный ASI, 1-канальный обратный сигнал RS485/RS422/RS232,
опциональный выход на передающем и приемном концах по одному волокну, одномодовому или многомодовому. Сигналы выравниваются и повторно синхронизируются перед передачей по оптоволокну.
Передатчик оснащен повторно синхронизированным и выровненным проходным ASI-каналом; приемник оснащен двумя повторно синхронизированными и выровненными ASI-выходы
2. Функции
1-канальный однонаправленный ASI I и 1-канальный обратный RS485 (опционально) по одножильному волокну
Соответствует стандарту DVB-ASI(EN50083-9)
Диапазон от 19,4 Мбит/с до 270 Мбит/с
Автоматическая адаптация к скорости SDI 143M,177M,270M,360M,540Mbps или DVB-ASI
Выходная длина волны 1310 нм, 1550 нм и 16 типов CWDM (соответствуют ITU-T G.694.2)
Автоматическая выравнивание кабеля 100 м, все скорости ниже 2,97 Гбит/с (Belden 1694A)
Дополнительная система управления сетью
Светодиодные индикаторы состояния контролируют критические параметры
Поддержка горячей замены
Автономный, 2U, для монтажа в стойку для 16 шт. оптоволоконных карт SDI
3. Технические характеристики
а) Последовательный ТВ, вход BNC
Стандарт сигнала: SMPTE259M, SMPTE297M, SMPTE310, SMPTE305(SDTI), DVB-ASI(EN50083-9)
Введите число: 1
Потери на отражение: >15DB
Равновесие: 0-200м при 270Мбит/с
Разъем: 75<000000>#937; BNC
б) Оптика
Канал: 1
Тип: одномодовый (опционально многомодовый)
Длина волны: 1310 нм /1550 нм
Потери на отражение: > 15дб
Дизеринг: < 0.2UI
Разъем: LC/PC
в) Последовательный ТВ, выход BNC (EO/OE)
Канал: 1, петля необязательна
Уровень сигнала: номинал 800 мВ
Время нарастания/спада: индикация 200 пс
Перелет: < 10% амплитуда
Потери на отражение: >15дб
Дизеринг: < 0.1UI
Разъем: 75<000000>#937; BNC
г) Данные
Канал: 1
Формат данных: RS-485 (полный/полудуплекс) и поддержка NRZ, RZI и Manchester
Скорость передачи данных: от постоянного тока до 100 Кбит/с
Режим: Полный/полудуплекс
Разъем: клемма для подключения провода
д) Индикация мощности и окружающей среды
Рабочая температура: 0°C~+50°C
Давление: 1А при 12В постоянного тока
Мощность: 12 Вт
EMI/RFI: соответствует FCC Часть 15 Класс A, стандарту ЕС EMC
Среднее время безотказной работы: >100000 часы
е) Другой
Размер: 30мм ×105мм ×120мм
Вес: 2 кг
4. Приложения
Удалённые видеопотоки с ПТС/грузовиков;
Трансляции с камер студий вещания;
Передача сигналов на большие расстояния;
Телеканал/видеоконференция;
Подключение проектора в лекционном зале;
Трансляция из медицинской/хирургической палаты;
Ссылки на видеоматериалы для небольших корпоративных кампусов
5. Информация о заказе
Волоконно-оптический передатчик/приемник ASI
HC2010MD-T
1-канальный вход ASI, 1-канальный обратный RS485, одномодовый, одноволоконный, волоконно-оптический разъем LC/PC, видеоинтерфейс BNC, 0-120 км, автономный или для монтажа в стойку 2U
HC2010-R1-канальный выход ASI, 1-канальный обратный RS485, одномодовый, одноволоконный, волоконно-оптический разъем LC/PC, видеоинтерфейс BNC, 0-120 км, автономный или для монтажа в стойку 2U
