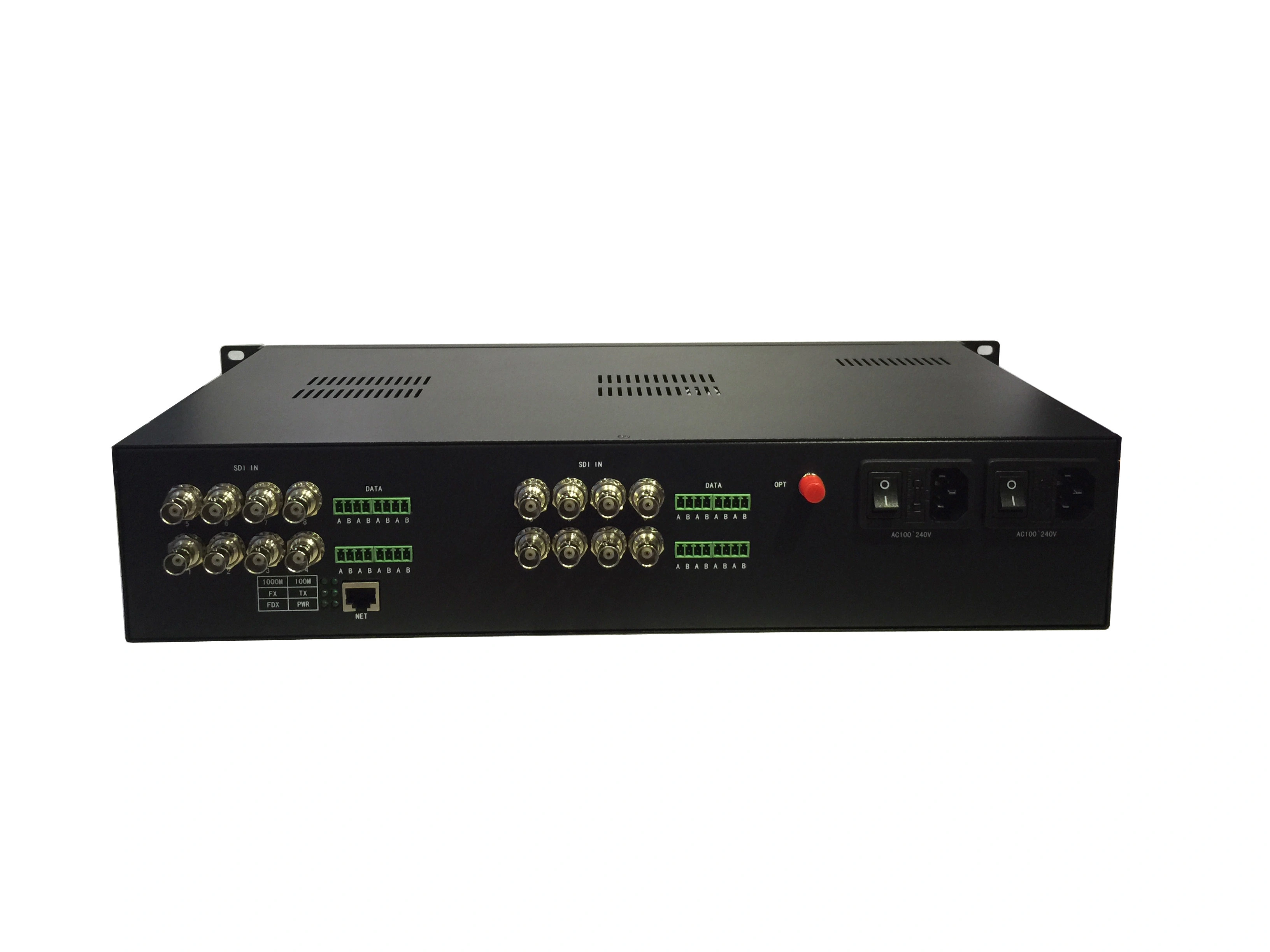

16-CH 3G-SDI fiber optic transmitter and receiver with Ethernet
12G-SDI fiber optic transmitter and receiver, 3G-SDI fiber converter, 1-16 channels CWDM uncompressed SDI fiber optic extender, HD-SDI to fiber extender, SDI optical transceiver. SDI extender over fiber . we welcome any AV transmission OEM device
12G-SDI fiber optic transmitter and receiver, 3G-SDI fiber converter, 1-16 channels CWDM uncompressed SDI fiber optic extender, HD-SDI to fiber extender, SDI optical transceiver. SDI extender over fiber . we welcome any AV transmission OEM device
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
Bitte füllen Sie das untenstehende Formular aus, um ein Angebot anzufordern oder weitere Informationen über uns anzufordern. Seien Sie bitte so detailliert wie möglich in Ihrer Botschaft, und wir werden uns so schnell wie möglich mit einer Antwort bei Ihnen melden. Wir sind bereit, an Ihrem neuen Projekt zu arbeiten, Kontaktieren Sie uns jetzt, um loszulegen.
- 1. Überblick
Dieser 16-Kanal-3G-SDI-Glasfasersender und -empfänger erweitert 16 Kanäle mit 3G-SDI-, HD-SDI- und SD-SDI-Signalen sowie 1-Kanal-1000M-Ethernet über ein einadriges Glasfaserkabel.
Unser Mehrfach-SDI-Extender über Glasfaserkabel wird komplett mit TDM, DWDM, CWDM unkomprimierter Lösung produziert, so dass wir mehrere SDI-Signale mit
Daten, externes Audio, Ethernet und andere Funktionen über einadriges Glasfaserkabel. Unsere SDI-Extender können alle Qualitätsanforderungen für Fernsehübertragungen erfüllen. Wir begrüßen jeden OEM-Service.
2. Merkmale
16-Kanal unidirektional 3G-SDI, 1-Kanal 1000M Ethernet über Single-Core-Glasfaser
Kompatibel mit HD-SDI, SD-SDI, ASI, TS Stream
Bereich von 19,4 Mbit/s bis 2,97 Gbit/s
SMPTE 424/425M (2,97 Gb/s) Taktwiederherstellung
Unterstützt SMPTE 305M (SDTi), SMPTE 310M (19,4 Mbit/s), SMPTE 344M (540 Mbit/s), M2S und DVB-ASI (270 Mbit/s) Standard
Ausgangswellenlänge 1310 nm, 1550 nm und 16 Arten von CWDM (ITU-T G.694.2-konform)
100 m automatischer Kabelausgleich, alle Übertragungsraten unter 2,97 Gb/s (Belden 1694A)
Optionales Netzwerkmanagementsystem
LED-Statusanzeigen überwachen die kritischen Parameter
Unterstützt Hot-Swap
1U-Rackmontage
3. Technische Daten
A) Serielles TV, BNC-Eingang
Signalstandard: SMPTE 424/425M, 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI und Telecom/Datacom-Rate (19,4 Mb/s – 2,97 Gb/s)
Eingabenummer: 16
Reflexionsverlust: >15DB
Gleichgewicht: 0–100 m bei 2,97 Gb/s
Anschluss: 75<000000>#937; BNC
B) Optik
Kanal: 1
Typ: Singlemode (Multimode optional)
Wellenlänge: 1310 nm / 1550 nm
Reflexionsverlust: > 15db
Dithering: < 0.2UI
Anschluss: FC/PC, ST/PC
C) Serielles TV, BNC-Ausgang (EO/OE)
Kanal: 16
Signalpegel: 800 mV nominal
Anstiegs-/Abfallzeit: 200ps-Anzeige
Überschwingen: < 10 % Amplitude
Reflexionsverlust: >15db
Dithering: < 0.2UI
Anschluss: 75<000000>#937; BNC
d) Daten optional
Kanal: 1-4
Datenformat: RS-485 (Voll-/Halbduplex) und Unterstützung von NRZ, RZI und Manchester
Datenrate: DC bis 100 Kb/s
Modus: Voll-/Halbduplex
Anschluss: Kabelanschlussklemme
e) Strom- und Umgebungsanzeige
Betriebstemperatur: 0°C~+50°C
Druck: 90VAC bis 245VAC
Leistung: 12 W
EMI/RFI: erfüllt FCC Teil 15 Klasse A, EU-EMV-Standard
Durchschnittliche Zeit ohne Probleme: >100000 Std.
F) Andere
Abmessungen: 1U Standard-Rack
Gewicht: 2 kg
4. Anwendungen
Remote-Video-Feeds von Übertragungswagen/Übertragungswagen;
Kamera-Feeds aus dem Broadcast-Studio;
Signaltransport über große Entfernungen;
Fernsehsender/Videokonferenz;
Konnektivität für Hörsaalprojektoren;
Übertragung aus dem medizinischen/chirurgischen Raum;
Videoverbindungen für kleine Firmengelände
5. Bestellinformationen
3G/HD-SDI Glasfaser-Sender/Empfänger
HC4016P-T
16-Kanal 3G-SDI/HD-SDI-Eingang, 1-Kanal 1000M Ethernet, Singlemode, Einzelfaser, FC/PC-Glasfaseranschluss, BNC-Videoschnittstelle, 0–120 km, 1U-Rackmontage
HC4016P-R
16-Kanal 3G-SDI/HD-SDI-Ausgang, 1-Kanal 1000M Ethernet, Singlemode, Einzelfaser, FC/PC-Glasfaseranschluss, BNC-Videoschnittstelle, 0–120 km, 1U-Rackmontage
