Extensor de fibra KVM 4K60 HDMI (5 en 1)
1. Introducción del producto
HDMI2.0 Máquina de terminal óptico desarrollada y producida por Beijing HCSTCOM admite la transmisión de fibra óptica de 80 km El producto admite la configuración de conexión punto a punto, la transmisión infrarroja bidireccional, los datos de RS232 bidireccionales y la función KVM con la interfaz USB. El control remoto y la gestión se pueden realizar a través del mouse y teclado USB. Se utiliza principalmente en publicidad al aire libre, videoclips, sistemas de vigilancia remota, entretenimiento de cine en casa y conferencias remotas.
2. Características del producto
HDMI 2.0 estándar compatible con HDMI V1.4 y 1.3a;
4K60 4: 4: 4 Transmisión sin pérdidas de imágenes, compatible con 4K30, 1080p y 1920*1200 resolución;
Admitir transmisión infrarroja bidireccional, interfaz 3.5;
USB mouse y teclado para control remoto y gestión;
Admite la transmisión y control de dos vías RS232 (opcional);
Productos que utilizan la última tecnología de transmisión sin pérdidas de video, alta confiabilidad;
Transmisión de fibra óptica de modo único 10-80 km, modo múltiple 0-2km;
Utilizando la tecnología CWDM, se puede realizar la transmisión de una sola fibra HDMI2.0 de 16 canales.

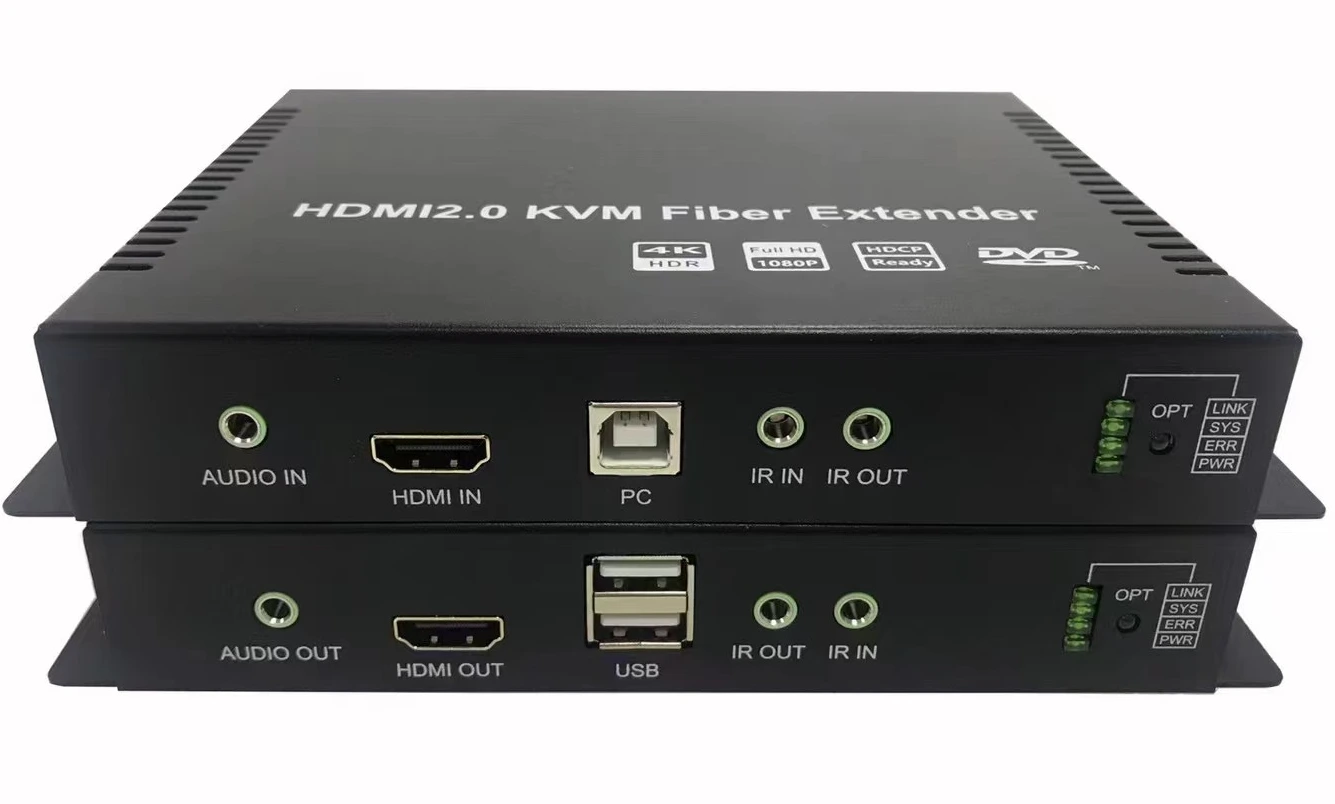

3. Dibujo del panel de productos
4 Parámetros técnicos
Parámetro técnico | Transmisor-tx | Receptor-rx |
Versión HDMI | HDMI1.4 HDMI2.0, compatibilidad | |
Versión HDCP | HDCP2.2, HDCP1 compatible.4 | |
Interfaz de fibra óptica | Interfaz óptica SFP (LC/PC) Longitud de onda de 1310 nm | |
Distancia de transmisión | En modo único 10-80 km, modo múltiple 0-2km | |
Soporte de resolución de video | 1280x960、1280x800、1280x768、1680x105050、1360x768、13666x768、1600x900、1024x768、800x600, 3840*2160 60hz 、 1920*1080p 25/30hz | |
Soporte para formatos de audio | LPCM/DTS-HD/DTS-Audio/Dolby Digital 5.1CH | |
HDR10（YUV4:4:4） | apoyo | |
Pasajero edid | apoyo | |
Función KVM | USB1.1 ROUNA 、 Teclado | |
Señal de entrada TMDS | 0.7 ~ 1.2vp-P | |
Señal inputDDC | 5VP-P | |
Aporte | HDMI INX1, DC2.1×1, USB-A×1 3.5×1 | DC2.1×1, RJ45×1, USB-A×2， 3.5×1 |
Producción | RJ45×1 3.5×1 | HDMI OUT×1, 3.5×1 |
RS232 | Terminales verdes de 3 pines | Terminales verdes de 3 pines |
Interfaz infrarroja | Infrarrojo bidireccional, interfaz 3.5 | Infrarrojo bidireccional, interfaz 3.5 |
Interfaz HDMI | Escribe | |
Parámetros mecánicos | Transmisor-tx | Receptor-rx |
Material | Aleación de aluminio | |
Tamaño del producto | 150.0 (l) x 120 (w) x 28 (h) mm | |
Peso neto | 260gramo | 260gramo |
Especificación de potencia | 12V/1A | 12V/1A |
Consumo de energía | 5W | 5W |
Temperatura de funcionamiento | -20～60℃ | |
Temperatura de almacenamiento | -30～70℃ | |
Humedad relativa | 0~ 90% (no condensación) | |
