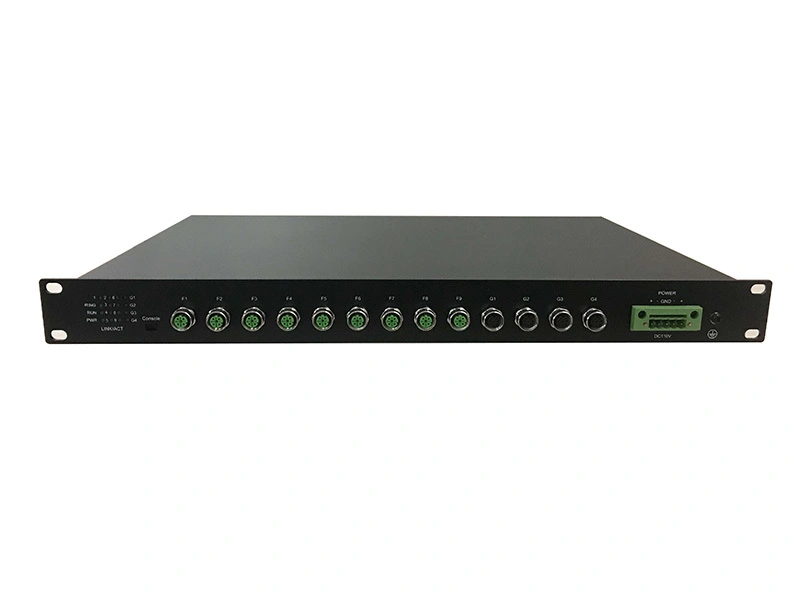

Conmutador Ethernet industrial administrado de capa 2 M12 de 12 puertos
Este es un conmutador Ethernet industrial fastEthernet M12 4+8 administrado por capa 2+ estándar En50155 que cumple con el requisito de estabilidad del tránsito ferroviario y los derechos de propiedad intelectual independientes de Ethernet HC-Ring para lograr la copia de seguridad de redundancia. Esta serie se utiliza ampliamente en requisitos especiales de vibración, impacto, resistencia al polvo y al agua, interferencia electromagnética y otros factores detallados en el diseño en tráfico, ferrocarril, minería y otras industrias, para garantizar el funcionamiento estable de la red.
◎ Diseño Ethernet industrial ecológico, sin ventilador, diseño de bajo consumo
◎ Variedad de voltaje de entrada de potencia
◎ Amplia temperatura de trabajo (-40 a +85 )
◎ Cumplir con las estrictas solicitudes del entorno eléctrico.
◎ Nivel de protección IP40, carcasa metálica.
◎ Diseño de entrada de energía redundante (opcional)
Características
◎ Admite transmisión de 4 x 1000 M y 8 x 100 M
◎ Cumple con la norma de la industria ferroviaria EN50155, diseñada específicamente para la aplicación de transporte ferroviario
◎ Admite IPv4/IPv6, anillo HC
◎ Admite protección de anillo Ethernet STP/RSTP/MSTP/ITU-T G.8032
◎ Admite espionaje IGMP v1/v2/v3 y espionaje MLD v1/v2
◎ Admite IEEE802.1Q VLAN/VLAN basada en MAC/VLAN basada en protocolo/VLAN basada en subred IP/GVRP/MVR
◎ Admite servidor DHCP, cliente, relé y vigilancia
◎ Admite IEEE802.1X basado en puerto/IEEE802.1X único y múltiple/autenticación basada en MAC/asignación de VLAN/protección de origen de IP
◎ RADIO/TACACS+/ACL/SSH v2/HTTPS
◎ Admite cliente/proxy DNS
◎ Admite LACP/Agregación de enlaces estáticos
◎ Admite duplicación de puertos, velocidad de puerto limitada y control de tormentas de transmisión
◎ Admite gestión WEB, CLI-Consola/Telnet,
◎ SNMP v1/v2/v3 RMON/Registro del sistema
Parámetro | ||
Estándar&Protocolo |
IEEE 802.3i/802.3u/802.3ab/802.3z/802.3x/802.3ad/802.1p/802.1q/802.1d/802.1w/802.1s/802.1ad/802.3az/802.1x/802.1ab
| |
Cambiar propiedad | ||
Cola de prioridad | 8 | |
Número de VLAN | 4096 | |
Grupo de multidifusión | 512K | |
Dirección MAC | 16K | |
Ancho de banda de la placa base | 28libras esterlinas | |
Retardo de tiempo del interruptor | <5μs | |
Interfaz | ||
Puerto Gigabit | Máximo 4 | |
Puerto de cobre: 10/100/1000Base-T(X), M12, control de flujo automático, | ||
Modo dúplex completo/semidúplex, sintonización automática MDI/MDI-X | ||
Puerto 100M | Máximo9 | |
Puerto de cobre: 10/100Base-T(X), M12, control de flujo automático | ||
Modo dúplex completo/semidúplex, sintonización automática MDI/MDI-X | ||
Puerto de depuración | RS232，RJ45 | |
Ranura de fuente de alimentación | M12 | |
Distancia de transmisión | ||
Cable de par trenzado | 100 m (CAT5/CATE) | |
Indicador LED | ||
Indicador del panel trasero | LINK/ACT；SPEED | |
Fuente de alimentación: PWR | ||
Parámetros de la fuente de alimentación | ||
Potencia de entrada | CC 110 (CC 40 a 160 V), CA 220 V (85-264 V CA/110-370 V CA) | |
Consumo de energía | ＜15 W a plena carga | |
Protección contra sobrecargas | Apoyo | |
Protección de cable incorrecta | Apoyo | |
Ambiente de trabajo | ||
Temperatura de trabajo | -40℃~85℃ | |
Temperatura de almacenamiento | -40℃~85℃ | |
Humedad relativa | 5%~95% (sin condensación) | |
Característica física | ||
Alojamiento | Protección IP40, metal | |
Instalación | Montaje en rack 1U | |
Dimensiones (An x Al x Pr) | 483 mm × 44 mm × 260 mm | |
Estándar industrial | ||
EMC |
EN61000-4-2 (ESD), Nivel4
| |
Choque | IEC60068–2-27 | |
Caída libre | IEC60068-2-32 | |
Vibración | IEC60068-2-6 | |
Garantía | ||
Garantía | 5 años | |
Proceso de dar un título | ||
CE, FCC, RoHS | ||
Información de pedidos | ||
HC8012M | 4X1000M-Tx(M12), 8X100M-Tx(M12), CC 110 V, montaje en rack 1U, estándar EN50155, administrado por capa 2 | |
