Terminal óptico VGA HD de 16 vías

1 introducción del producto

El terminal óptico de alta definición VGA sin comprimir desarrollado y fabricado por Beijing Huachuang TV puede transmitirse a larga distancia a través de una fibra óptica de un solo núcleo. Están disponibles señales estándar de video VGA, audio, datos RS232, teclado y mouse PS2, infrarrojos y otras señales comerciales. El diseño enfatiza la confiabilidad y el rendimiento de imagen de excelente resolución. Se utiliza tecnología totalmente digital y sin comprimir para transmitir imágenes de vídeo VGA con una resolución de hasta 1920X1200 a 60 Hz (WUXGA) o 1080p a 60 Hz (HDTV) perfectamente sin pérdida de cuadros ni retrasos. El producto está equipado con un indicador de señal LED para mostrar el estado de las señales de energía, vídeo y ópticas. El terminal óptico de alta definición VGA se usa ampliamente en el comando y control militar, el comando y control de seguridad pública, la gestión del tráfico de la policía de tránsito, la industria de energía y suministro de energía, los departamentos gubernamentales, el sistema médico, la exhibición comercial, la sala de funciones multimedia, los servicios públicos y muchos otros campos.

2 características:

Transmisión de 1 canal de video VGA HD, 1 canal de audio estéreo bidireccional, 1 canal de datos RS232 bidireccional, 1 canal de transmisión de teclado y mouse PS2 bidireccional, 1 canal de transmisión infrarroja bidireccional;

Tecnología digital sin compresión, sin daños, sin demoras, sin tiempo de falla superior a 100 mil horas.

Todos los componentes son de alta calidad, tecnología de montaje superficial SMT, diseño VLSI con FPGA, estándar industrial, estabilidad y confiabilidad del circuito.

La fuente de alimentación y otros parámetros indican que el LED puede monitorear el estado del sistema.

Admite la resolución más alta hasta 1920 * 1080 a 60 Hz, 1920 * 1200 a 60 Hz, plug and play, sin ajustes para lograr una salida de imagen de alta calidad;

La interfaz de fibra óptica es el estándar FC, la distancia de transmisión estándar es de 20 KM, opcional es de 40 KM, 60 KM, 80 KM, 100 KM;

Utilizando la tecnología CWDM, una sola fibra puede transmitir 16 canales de video VGA, audio, datos y otras funciones.

Los productos se proporcionan de forma independiente, tipo rack 1U, tipo rack 4U; tipo rack 4U con fuente de alimentación dual, compatible con conexión en caliente, sin depuración ni instalación;

3 parámetros del producto

Video:

Interfaz física: bloque DB15

Estándar de interfaz: VGA

Ancho de banda de vídeo: 350M

Nivel de entrada/salida: 1 Vp-p

Impedancia de vídeo: 75 euros

Resolución de vídeo: HDTV: 1920X1080P a 60 Hz, 1280X720P a 60 Hz

WUXGA: 1920X1200P a 60 Hz, 1920X1080P a 60 Hz,

1680X1050P a 60 Hz, 1280X1024P a 60 Hz, 1600*900P a 60 Hz, 1400*1050P a 60 Hz,

1280X720P a 60 Hz, 1024X768P a 60 Hz, 800X600P a 60 Hz; 640X480P a 60 Hz

Audio:

Cantidad/tipo de señal: Estéreo bidireccional no balanceado de 2 vías

Interfaz física: Interfaz de audio estándar 3.5

Impedancia: 600 Euro Equilibrio africano

Relación señal-ruido: >80base de datos

Datos:

Interfaz física: terminal Phoenix de 3 pines

Formato de datos: RS-232

Dirección de datos: hacia adelante / bidireccional

Velocidad de transmisión: 300~25600bps

Modo de trabajo: RS-232 dúplex completo / medio dúplex

Fibra óptica:

Interfaz física: FC/PC

Longitud de onda: 1310 nm/1550 nm, longitud de onda CWDM opcional.

Tipo de fibra: monomodo 10-100 KM, multimodo 500 M-2 KM

Parámetros del producto

Temperatura de trabajo: -0 C ~50 C

Humedad de trabajo: 0 ~ 90%, sin condensación.

Consumo máximo de energía: 10W

Alimentación externa: adaptador de corriente externo, CA 220 V a 12 V/1 A

Instalación: equipo de escritorio

Tipo de rack 1U (cada rack 1U puede instalar 4 dispositivos).

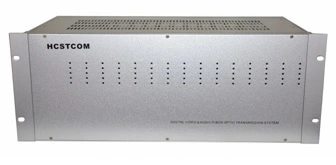

Tipo de rack 4U (cada rack 4U puede instalar 13 dispositivos).

Tipo de carcasa: aleación de aluminio

Tamaño de la carcasa: 220 mm de largo x 188 mm de ancho x 28 mm de alto

4 información del pedido

Terminal óptico de vídeo VGA HD

Nombre del producto Descripción del producto (compatible con 1920*1080P 60Hz)

HC3711A-T/R 1 entrada VGA, 1 salida VGA, 1 audio, multimodo, fibra única, puerto de luz FC, 500 metros, escritorio.

HC3711B-T/R 1 entrada VGA, 1 salida VGA, 1 audio, modo único, fibra única, puerto de luz FC, 20 km, escritorio.

Chasis estándar HC1000 1U de 19 pulgadas, ubicación de ranura para 4 tarjetas VGA, fuente de alimentación de 220 V/CA;

Chasis estándar HC4000 2U de 19 pulgadas, ubicación de ranura para 13 tarjetas VGA, fuente de alimentación de 220 V/CA;

5. Ocasiones de aplicación

Transmisión de televisión, transmisión en vivo, sistema de comando y control, sistema de videoconferencia, sistema de empalme de pantalla grande, sistema de grabación y transmisión;
