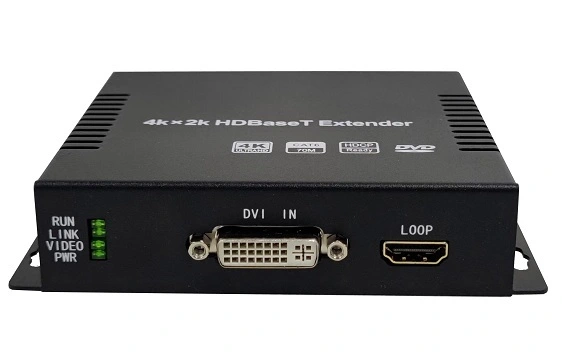

Extensor DVI HDBaseT con salida HDMI
Extensor de cable DVI HDBaseT (1920*)1200 transmisión 100 metros)
Extensor DVI HDBaseT con salida HDMI
Extensor DVI HDBaseT, admite el bucle transmisor HDMI, admite transmisión de señal de control infrarrojo bidireccional; Admite transmisión de señal RS-232 bidireccional; Apoyo 1920×Transmisión con resolución de 1200 ， 7 0 M , 10 0 M , 150 M opcional;
1. Introducción del producto
Extensor DVI HDBaseT con salida HDMI, puede convertir la señal DVI a señal HDBaseT estándar y luego extender la señal DVI a 150 metros a través de Cat6. Este producto admite señal de control infrarroja bidireccional y señal de transmisión RS-232. Y el lado del transmisor con función de salida HDMI, a través de la interfaz infrarroja bidireccional puede controlar fácilmente el dispositivo de fuente de señal o el dispositivo de visualización desde el extremo remoto. Admite una resolución máxima de 1920 x 1200 Este producto se puede utilizar ampliamente en sistemas de videoconferencia, transmisión de señales multimedia, visualización en pantalla grande y muchos otros campos.
2. Características funcionales
Admite DVI 1.0, HDMI 1.4B y HDCP 1.4;
Tecnología especial HDBaseT, admite conexión directa con proyector y otros equipos de visualización;
Resolución de vídeo de hasta 1920×1200, compatible con 1920*1080P60;
Distancia de transmisión a través de cable de red CAT6 hasta 150 metros;
Admite transmisión de señal de control infrarroja bidireccional;
Admite transmisión de señal RS-232 bidireccional;
Admite bucle de vídeo HDMI de 1 canal afuera;
Apoyo 1920×Transmisión con resolución 1200 de 70 m, 100 m, 150 m opcional;
3 Descripción de la función
Especificaciones para o
La especificación es compatible con
DVI 1.0, HDMI 1.4B
Ancho de banda de vídeo
165megahercio
Resolución de vídeo
Hasta 1,920 ×1200, 1,366 ×768, 1,280 ×720,
Espacio de color
RGB, YUV4:4:4, YUV 4:2:2
Profundidad de color
8 bits
Formato de audio HDMI
LPCM2/5.1/7.1 canales, Dolby * Digital y DTS 5.1, Dolby *Digital, Dolby TrueHD, DTS-HD Master Audio, Dolby Atmos, DTS:X
La conexión
El emisor
Entrada: 1 x DVI
1 x ENTRADA IR [Miniconector estéreo de 3,5 mm]
1×RS-232[Terminal Phoenix]
Producción: 1×Salida HDBaseT [RJ45]
1 x HDMI Tipo A [puerto hembra de 19 pines]
1 x SALIDA IR [Miniconector estéreo de 3,5 mm]
El receptor
Aporte: 1×Entrada HDBaseT [RJ45]
1 x ENTRADA IR [Miniconector estéreo de 3,5 mm]
1×RS-232[Terminal Phoenix]
Salida: 1 x DVI
1 x SALIDA IR [Miniconector estéreo de 3,5 mm]
El fuselaje
La concha
Caja de metal
color
negro
tamaño
100 mm (longitud)×100 mm (ancho)×25 mm (espesor)
El peso de la
350 gramo
Fuente de alimentación
Entrada: CA 100-240 V 50/60 Hz
Salida: CC 12 V/1 A
El consumo de energía
5W
Temperatura de funcionamiento
0 ~ 50 ° C
Temperatura de almacenamiento
- 20 ° ~ 60 ° C
