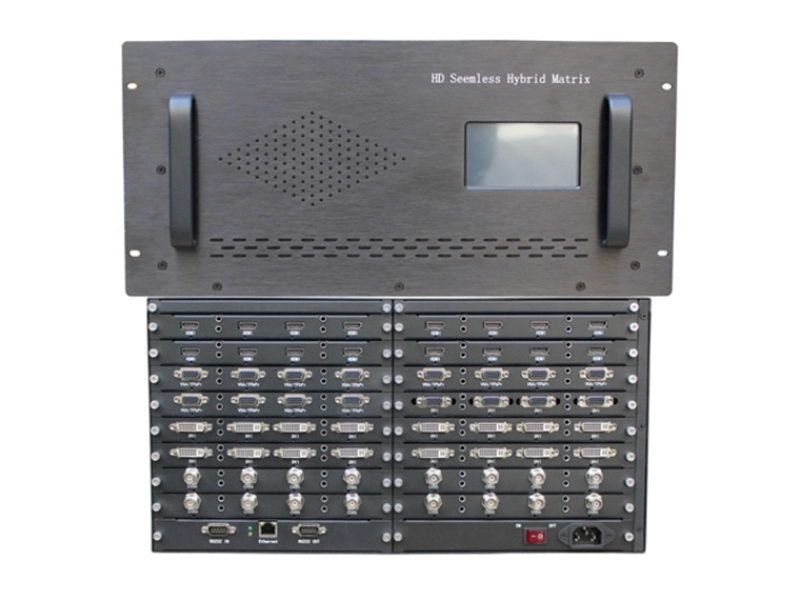

32*32 HD бесшовный гибридный матричный маршрутизатор
Традиционная видеоматрица будет генерировать мерцание, черное изображение, дрожание, задержку и прерывание сигнала и другие недостатки в процессе переключения. HC2000, новая бесшовная гибридная коммутационная матрица, полностью преодолела недостатки традиционных матриц, без мерцания, черного, без задержек и без прерывания сигнала в процессе переключения. И он может достигать входа и выхода CVBS, VGA, YPbPr, HDMI, DVI, SDI, HDbaseT и оптоволокна.
Функции
◎ Полностью цифровая коммутация;
◎ Доступен вход и выход для любого сигнала;
◎ Бесперебойное переключение в реальном времени;
◎ Адаптивное входное разрешение, регулируемое выходное разрешение;
◎ Интерфейс HDMI, совместимый с DVI1.0 и HDMI1.4, поддержка HDCP1.2, поддержка проигрывателя Blu-ray и поддержка DeepColor;
◎ Цифровая обработка аналогового входа для CVBS, VGA и YPbPr, частота дискретизации АЦП до 205 МГц, 24-битная внутренняя обработка изображения, реалистичная цветопередача, высочайшее разрешение до 1920x1200@60 Гц;
◎ Вход CVBS объединяет усовершенствованный 3D адаптивный гребенчатый фильтр и обработку деинтерлейсинга, автоматическую идентификацию для PAL, NTSC;
Функции
◎ Вход SDI, поддерживает 3G/HD/SD-SDI, скорость 143 Мбит/с ~ 2,97 Гбит/с, совместим со стандартами последовательного видео, например SMPTE 259M, 292M, 344M, 424M, ITU R BT.601, ITU R BT.1120;
◎ Поддержка ввода и вывода аналогового звука;
◎ Поддержка встраивания и извлечения звука SDI (SMPTE291);
◎ 4,3 дюйма (32x32) / 9,7 дюйма (72x72), сенсорный экран, красивый и быстрый.
◎ Поддержка сохранения и вызова сцен.
◎ Поддержка управления RS232 и Ethernet, открытый протокол управления, выгодный для стороннего последовательного управления;
◎ Поддержка защиты сайта при отключении питания;
◎ Стандартный встраиваемый промышленный шкаф, 1 плата и 4 канала;
◎ Резервный источник питания 1+1 (опционально);
Компоненты оборудования
Бесшовная гибридная матрица HC2000 состоит из основного корпуса, входных и выходных плат, а также коммуникационной платы.:
Входная карта:
◎ Гибридная карта ввода (4 дополнительных интерфейса: CVBS, VGA, YPbPr, HDMI, DVI)
Выходная карта
◎ Гибридная выходная карта (4 дополнительных интерфейса: CVBS, VGA, YPbPr, HDMI, DVI, SDI)
Карта связи
◎ Коммуникационная карта RS232 и Ethernet
1.3.1 кабинет
Размер (Д*Г*В) | Максимальный входной канал | Максимальный выходной канал |
3U(43x43x13см) | 16 | 16 |
5U(43x43x22см) | 32 | 32 |
11U(43x43x49см) | 72 | 72 |
20U(43x43x90см) | 144 | 144 |
1.3.2 Входной видеосигнал
CVBS-вход | |
Сопротивление | 75Ω |
Уровень | 1Впик-пик |
ТВ система | Адаптивный NTSC, PAL |
Тип интерфейса | BNC |
Вход YPbPr | |
Сопротивление | 75Ω |
Уровень | 0.7V |
Разрешение | 480i,576i,480P,576P,720P,1080i50/60, 1080P25/30/50/60 |
СинхронизацияТип | SOG |
Тип интерфейса | DB15FM,(1-Cr,2-Y,3-Cb) |
VGA-вход | |
Сопротивление | 75Ω |
Уровень | 0.7V |
Разрешение | Обычное разрешение VESA, 640x480@60Hz～1920x1200@60Hz |
СинхронизацияТип | Независимый горизонтальный и вертикальный сигнал |
Тип интерфейса | DB15FM |
HDMI/DVI-вход | |
Тактовая частота | 25МГц-225МГц |
Стандарты | DVI1.0 HDMI1.4 HDCP1.2 |
Тип интерфейса | Тип A 19pin HDMI или DVI-D |
SDI-вход | |
Скорость передачи данных | 143 Мбит/с～2,97 Гбит/с |
Стандарты | SMPTE 259M、292M、344M、424M, совместимый с SMPTE291 в аудио |
Тип интерфейса | BNC |
HDBaseT вход | |
Расстояние передачи | ≤100м (кат.5,кат.6) |
Максимальное разрешение | 1920x1080@60 |
стандарт HDCP | HDCP1.2 |
Оптоволоконный вход | |
Оптический интерфейс | LC |
Длина волны | 850 нм, 1310 нм, 1550 нм опционально |
Режим передачи | Многомодовый и одномодовый режимы являются необязательными |
Ставка | 3гб/с |
Расстояние передачи | 2 км, 10 км, 20 км, 40 км, 80 км являются необязательными |
1.3.3 Аналоговый аудиовход
Интерфейс | 3,5-мм стереоразъем |
Уровень | 0,5-2,0 Впик-пик |
Сопротивление | 600Ω |
частота дискретизации | 48кГц |
1.3.4 Выходной видеосигнал
Выход YPbPr | |
Сопротивление | 75Ω |
Уровень | 0.7V |
Разрешение | 576i,720P50/60,1080i50/60, 1080P25/30/50/60 |
Тип синхронизации | SOG |
Тип интерфейса | DB15FM,(1-Cr,2-Y,3-Cb) |
VGA-выход | |
Сопротивление | 75Ω |
Уровень | 0.7V |
Разрешение |
1024x768,1280x1024,1440x900,1360x768,1680x1050,
|
СинхронизацияТип | Независимый горизонтальный и вертикальный сигнал |
Тип интерфейса | DB15FM |
HDMI/DVI-выход | |
Тактовая частота | 25МГц-225МГц |
Стандарты | DVI1.0 HDMI1.4 HDCP1.2 |
Разрешение |
1024x768,1280x1024,1440x900,1360x768,1680x1050,
|
Тип интерфейса | Тип A 19-контактный HDMI или DVI-D |
SDI-выход | |
Скорость передачи данных | 143 Мбит/с～2,97 Гбит/с |
Стандарты | SMPTE 259M、292M、344M、424M,совместим с SMPTE291 в аудио |
Тип интерфейса | BNC |
Выход HDBaseT | |
Расстояние передачи | ≤100м (кат.5,кат.6) |
Максимальное разрешение | 1920x1080@60 |
стандарт HDCP | HDCP1.2 |
Оптоволоконный выход | |
Оптический интерфейс | LC |
Длина волны | 850 нм, 1310 нм, 1550 нм опционально |
Режим передачи | Многомодовый и одномодовый режимы являются опциональными. |
Ставка | 3гб/с |
Расстояние передачи | 2 км, 10 км, 20 км, 40 км, 80 км являются необязательными |
1.3.5 Аналоговый аудиовыход
Интерфейс | 3,5-мм стереоразъем |
Уровень | 0,5-2,0 Впик-пик |
Сопротивление | 600Ω |
1.3.6 Потребляемая мощность
Гибридная карта ввода | 8 Вт/карта |
Карта ввода SDI | 10 Вт/карта |
Карта ввода HDBaseT | 30 Вт/карта |
Оптическая входная карта | 20 Вт/карта |
Гибридная выходная карта | 10 Вт/карта |
Карта HDBaseToutput | 20 Вт/карта |
Плата оптоволоконного выхода | 20 Вт/карта |
3U без платы ввода или вывода | 20W |
5U без платы ввода или вывода | 20W |
10U без платы ввода или вывода | 40W |
20U без платы ввода или вывода | 80W |
1.3.7 Условия эксплуатации
Входное напряжение | Переменный ток 90В～260В 50/60Гц |
Рабочая температура | 0～50℃ |
Температура хранения | 0～65℃ |
Влажность при эксплуатации | <90%RH |
