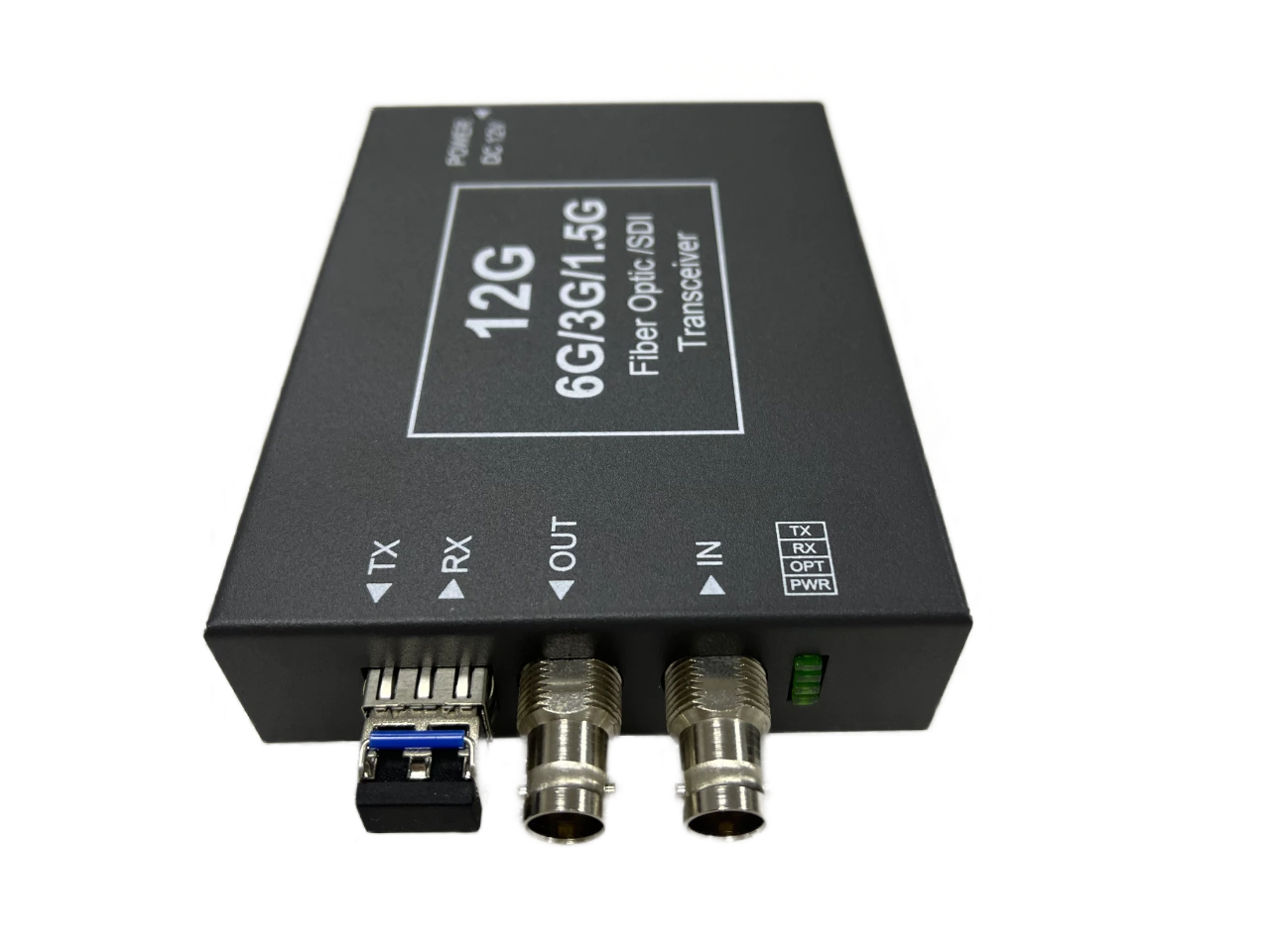

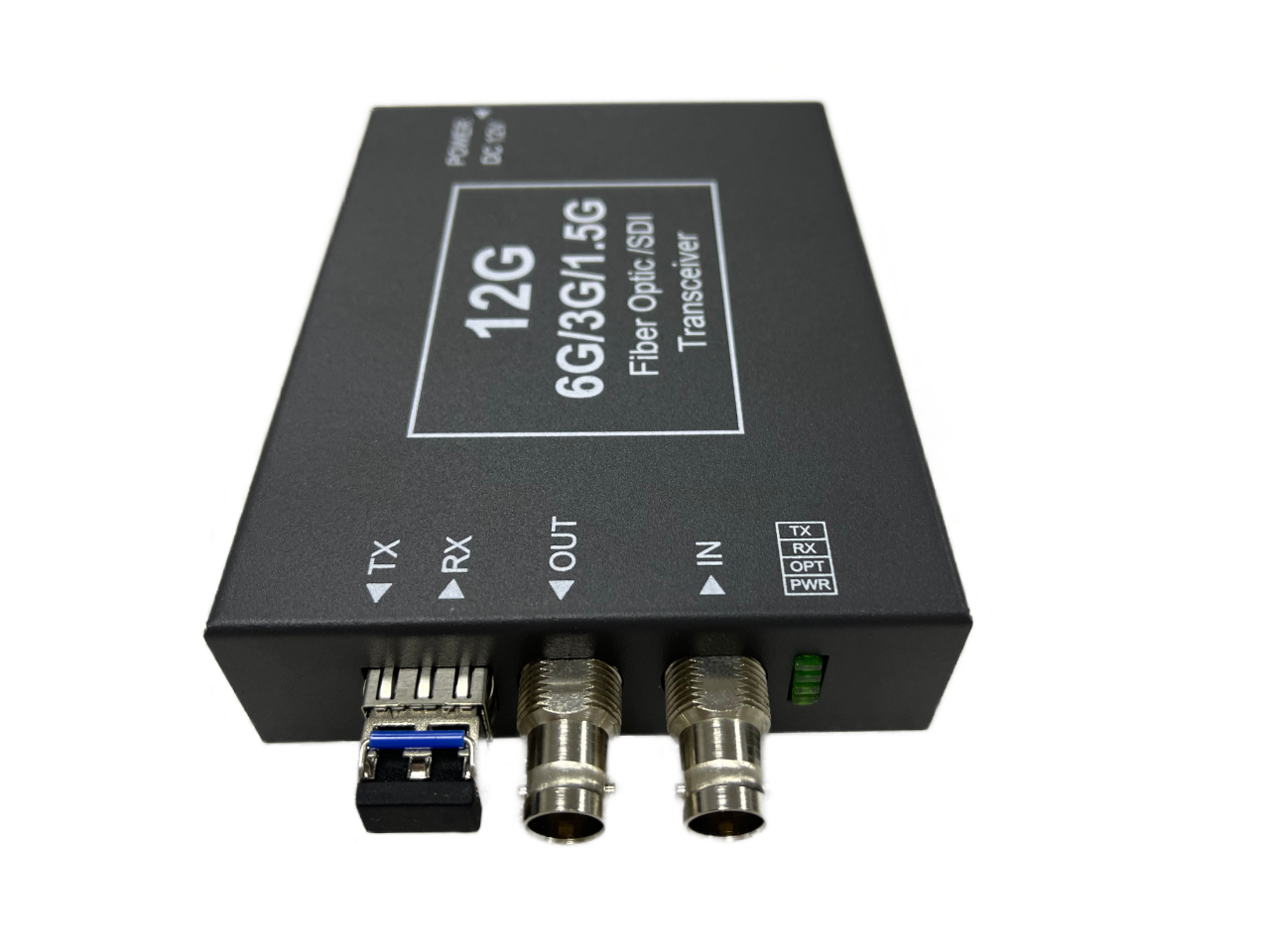

1-канальный двунаправленный оптический трансивер 12G-SDI
1-канальный двунаправленный оптический трансивер 12G-SDI
1<000000>#12289;Обзор
1-канальный двунаправленный оптический трансивер 12G-SDI производства Beijing HCSTCOM Co., Ltd. обеспечивает непревзойденную гибкость и экономическую эффективность для преобразования оптоволокна 12G/3G/HD/SD-SDI, позволяя прокладывать кабели длиной до 10 км (32 808 футов) по стандартному одномодовому оптоволоконному кабелю.
Преобразователи FiDO используют компактный, низкопрофильный корпус, который хорошо работает в ограниченном пространстве вокруг и позади стоек с оборудованием, грузовиков и камер. Широко используются в вещании радио- и телевизионных сигналов, вещательных автомобилях, производстве телевизионных программ и других областях;
2<000000>#12289;Характеристики продукта✬ Поддержка 1-канального выхода 12G-SDI в одномодовый оптоволоконный LC, 1-канального преобразователя входного оптоволоконного LC в 12G-SDI;
✬ Поддержка входа и выхода 12G-SDI, поддержка двунаправленной передачи 6G/3G/HD/SD-SDI по 2-жильному оптоволокну;
<000000>#10028; Стандартный оптоволоконный разъем SFP, дуплексное соединение (разъем LC);
✬ Оптический модуль 12G-SDI поддерживает опциональную длину волны CWDM;
<000000>#10028; Двунаправленный оптический модуль 12G/6G/3G/HD/SD-SDI (опционально);
<000000>#10028; Светодиод, указывающий наличие питания и входного сигнала;
<000000>#10028; Поддержка стандартной 19-дюймовой стойки 2,5U с 16 слотами и двойным источником питания 220 В переменного тока для резервирования;
<000000>#10028; Вход питания постоянного тока 12 В для настольного компьютера; Внешний адаптер питания.
3<000000>#12289;Приложение
Высоконадежное, высокопроизводительное последовательное цифровое оптическое оборудование для передачи данных в телевизионной отрасли, отвечающее требованиям обратной передачи и производства DVB, производства на месте, передачи DVB-ASI, сбора новостей, передачи сигнала в прямом эфире, удаленной студии, общего бизнеса по передаче цифрового видео, передачи телекоммуникационного сигнала и других бизнес-потребностей.
4<000000>#12289;Технические характеристики
Форматы видео
270 Мбит/с - 12 Гбит/с
Видеовход цифровой
1-канальный независимый разъем 12G-SDI BNC, SMPTE-259/292/424/2081/2082
1-канальный независимый одномодовый волоконно-оптический разъем LC, SMPTE-297/259/292/424/2081/2082
Оптическая чувствительность: -10 дБм (мин. при 12 Гбит/с), -14 дБм (мин. при 3 Гбит/с)
Оптическая мощность: -5 дБм (мин.), 0,5 дБм (макс.)
Мощность перегрузки: -2 дБм (мин.)
Коэффициент затухания: 5,4 дБ (мин.)
Номинальная длина волны
Tx 1260 нм (мин.), 1310 нм (тип.), 1360 нм (макс.)
Rx 1260 нм (мин), 1620 нм (макс)
Видеовыход Цифровой
1-канальный независимый разъем 12G-SDI BNC, SMPTE-259/292/424/2081/2082
1-канальный независимый одномодовый волоконно-оптический разъем LC, SMPTE-297/259/292/424/2081/2082
Номинальная длина волны:
Tx 1260 нм (мин.), 1310 нм (тип.), 1360 нм (макс.)
Rx 1260 нм (мин), 1620 нм (макс)
Оптическая чувствительность: -10 дБм (мин. при 12 Гбит/с), -14 дБм (мин. при 3 Гбит/с)
Оптическая мощность: -5 дБм (мин.), 0,5 дБм (макс.)
Мощность перегрузки: -2 дБм (мин.)
Коэффициент затухания: 5,4 дБ (мин.)
Перетактирование
270 Мбит/с, 1,483 Гбит/с, 1,485 Гбит/с, 2,967 Гбит/с, 2,970 Гбит/с, 5,934 Гбит/с, 5,940 Гбит/с, 11,868 Гбит/с, 11,880 Гбит/с — автоматический выбор
Все остальные ставки пропускаются и не пересчитываются.
Размер
117 x 43.5 x 21.6 мм (шxгxв)
Масса
0.25кг
Источник питания
6 Вт (макс.)
12V DC
Среда
Безопасная рабочая температура: от 0 до 40 °C (от 32 до 104 °F)
Безопасная температура хранения (питание выключено): от -40 до 60 °C (от -40 до 140 °F)
Относительная влажность при эксплуатации: 10–90 % без конденсации
Рабочая высота: <3000 метров (<10 000 футов)
