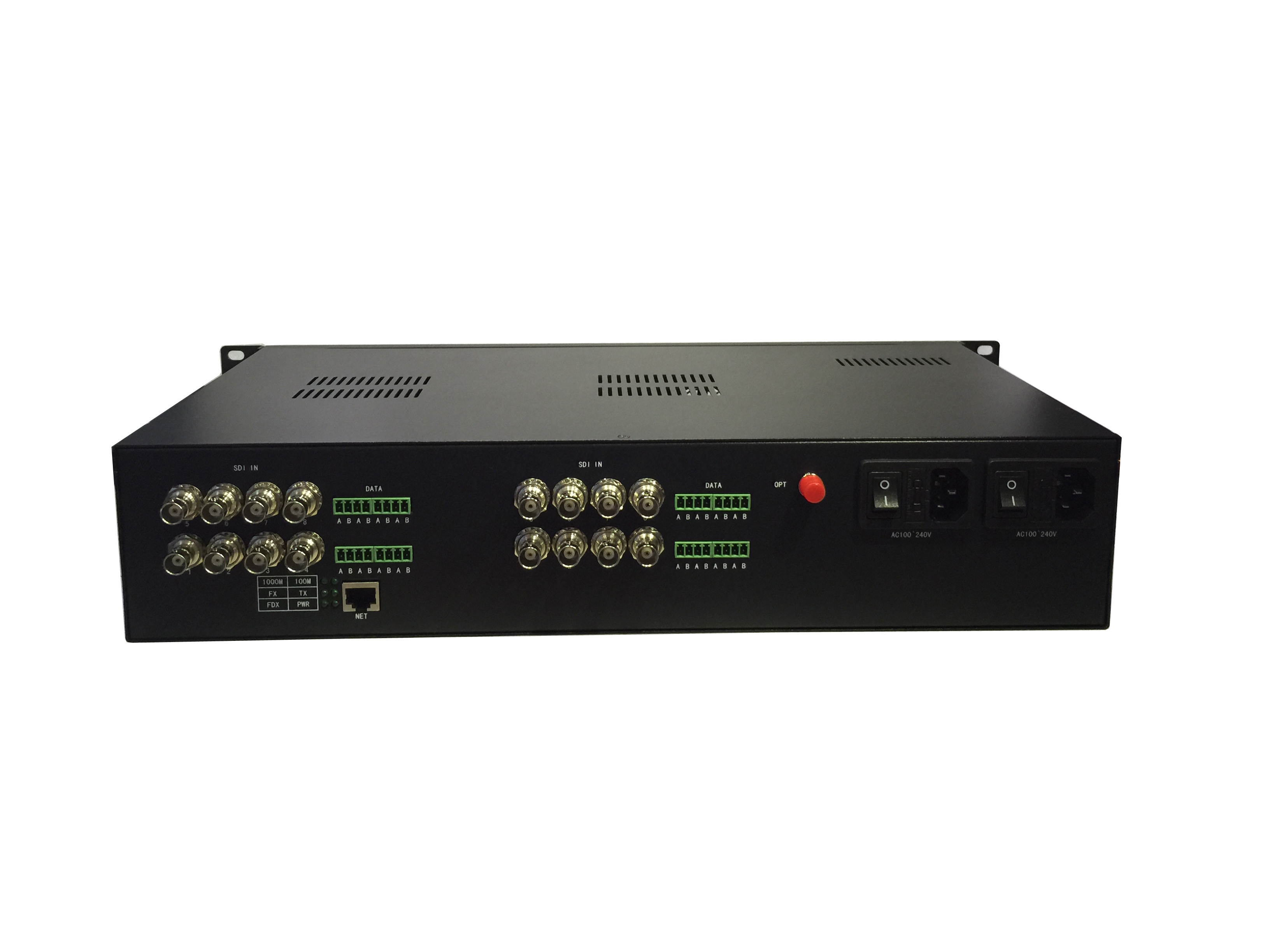

16-CH 3G-SDI fiber optic transmitter and receiver with Ethernet
12G-SDI fiber optic transmitter and receiver, 3G-SDI fiber converter, 1-16 channels CWDM uncompressed SDI fiber optic extender, HD-SDI to fiber extender, SDI optical transceiver. SDI extender over fiber . we welcome any AV transmission OEM device
12G-SDI fiber optic transmitter and receiver, 3G-SDI fiber converter, 1-16 channels CWDM uncompressed SDI fiber optic extender, HD-SDI to fiber extender, SDI optical transceiver. SDI extender over fiber . we welcome any AV transmission OEM device
design customization
Please fill out the form below to request a quote or to request more information about us. Please be sure to upload customized requirement documents or pictures, and we will get back to you as soon as possible with a response. we're ready to start working on your new project, contact us now to get started.
Пожалуйста, заполните форму ниже, чтобы запросить цитату или запросить дополнительную информацию о нас. Пожалуйста, будьте максимально подробны в вашем сообщении, и мы вернемся к вам как можно скорее с ответом. Мы готовы начать работать над своим новым проектом, свяжитесь с нами сейчас, чтобы начать.
- 1. Обзор
Этот 16-канальный оптоволоконный передатчик и приемник 3G-SDI расширяет 16 каналов сигналов 3G-SDI, HD-SDI, SD-SDI, а также 1-канальный Ethernet 1000M по одножильному оптоволоконному кабелю.
Наш многоканальный SDI-удлинитель по оптоволоконному кабелю полностью изготовлен с использованием несжатого решения TDM, DWDM, CWDM, поэтому мы можем обрабатывать несколько сигналов SDI с помощью
данные, внешний звук, Ethernet и другие функции по одножильному оптоволоконному кабелю. Наши удлинители SDI могут соответствовать всем уровням качества передачи телевизионного вещания. Мы приветствуем любые услуги OEM.
2. Функции
16-канальный однонаправленный 3G-SDI, 1-канальный Ethernet 1000M по одножильному оптоволокну
Совместимость с HD-SDI, SD-SDI, ASI, TS-потоком
Диапазон от 19,4 Мбит/с до 2,97 Гбит/с
Восстановление тактовой частоты SMPTE 424/425M (2,97 Гбит/с)
Поддержка стандартов SMPTE 305M (SDTi), SMPTE 310M (19,4 Мбит/с), SMPTE 344M (540 Мбит/с), M2S и DVB-ASI (270 Мбит/с)
Выходная длина волны 1310 нм, 1550 нм и 16 типов CWDM (соответствуют ITU-T G.694.2)
Автоматическая выравнивание кабеля на 100 м, все скорости ниже 2,97 Гбит/с (Belden 1694A)
Дополнительная система управления сетью
Светодиодные индикаторы состояния контролируют критические параметры
Поддержка горячей замены
Монтаж в стойку 1U
3. Технические характеристики
а) Последовательный ТВ, вход BNC
Стандарт сигнала: SMPTE 424/425M, 292M, 259M, 297M, 305M, 310M, M2S, DVB-ASI, DVB-SSI и скорость Telecom/Datacom (19,4 Мбит/с - 2,97 Гбит/с)
Введите число: 16
Потери на отражение: >15DB
Равновесие: 0-100 м при 2,97 Гбит/с
Разъем: 75<000000>#937; BNC
б) Оптика
Канал: 1
Тип: одномодовый (опционально многомодовый)
Длина волны: 1310 нм /1550 нм
Потери на отражение: > 15дб
Дизеринг: < 0.2UI
Разъем: FC/PC, ST/PC
в) Последовательный ТВ, выход BNC (EO/OE)
Канал: 16
Уровень сигнала: номинал 800 мВ
Время нарастания/спада: индикация 200 пс
Перелет: < 10% амплитуда
Потери на отражение: >15дб
Дизеринг: < 0.2UI
Разъем: 75<000000>#937; BNC
г) Данные необязательны
Канал: 1-4
Формат данных: RS-485 (полный/полудуплекс) и поддержка NRZ, RZI и Manchester
Скорость передачи данных: от постоянного тока до 100 Кбит/с
Режим: Полный/полудуплекс
Разъем: клемма для подключения провода
д) Индикация мощности и окружающей среды
Рабочая температура: 0°C~+50°C
Давление: от 90 В переменного тока до 245 В переменного тока
Мощность: 12 Вт
EMI/RFI: соответствует FCC Часть 15 Класс A, стандарту ЕС EMC
Среднее время безотказной работы: >100000 часы
е) Другой
Размер: стандартная стойка 1U
Вес: 2 кг
4. Приложения
Удалённые видеопотоки с ПТС/грузовиков;
Трансляции с камер студий вещания;
Передача сигналов на большие расстояния;
Телеканал/видеоконференция;
Подключение проектора в лекционном зале;
Трансляция из медицинской/хирургической палаты;
Ссылки на видеоматериалы для небольших корпоративных кампусов
5. Информация о заказе
Волоконно-оптический передатчик/приемник 3G/HD-SDI
HC4016P-T
16-канальный вход 3G-SDI/HD -SDI, 1-канальный 1000M Ethernet, одномодовый, одноволоконный, волоконно-оптический разъем FC/PC, видеоинтерфейс BNC, 0-120 км, монтаж в стойку 1U
HC4016P-R
16-канальный выход 3G-SDI/HD -SDI, 1-канальный 1000M Ethernet, одномодовый, одноволоконный, волоконно-оптический разъем FC/PC, видеоинтерфейс BNC, 0-120 км, монтаж в стойку 1U
