HC4010M-T/R 3G-SDI Unidirektionaler Glasfaser-Sender/Empfänger
3G/HD-SDI/ASIUnidirektionaler Glasfaser-Sender/Empfänger

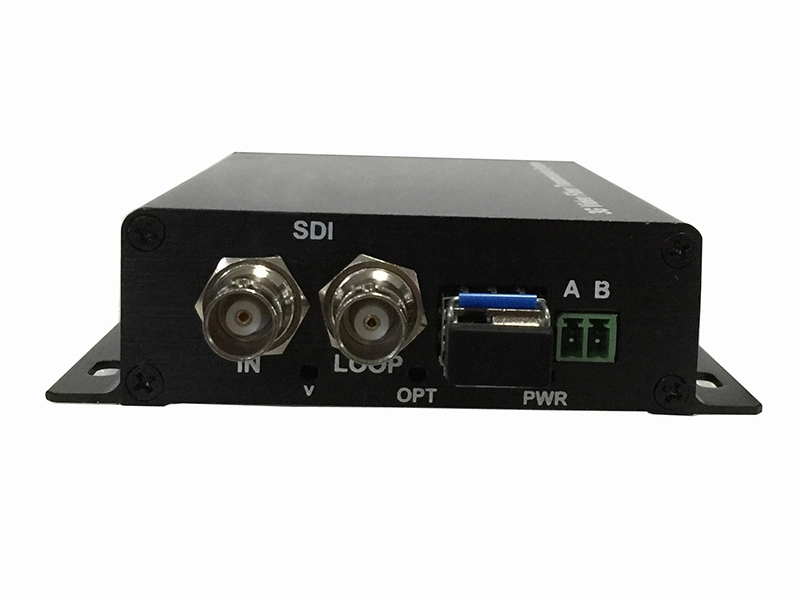

HC4010M-T
1-Kanal 3G/HD-SDI/ASI mit eingebettetem Audioeingang, Singlemode, Einzelfaser, LC/PC-Glasfaseranschluss, BNC-Videoschnittstelle, 20 km
HC4010M-R
2-Kanal 3G/HD-SDI/ASI mit eingebettetem Audioausgang, Singlemode, Einzelfaser, LC/PC-Glasfaseranschluss, BNC-Videoschnittstelle, 20 km
Merkmale
◎ 1-Kanal unidirektionales 3G/HD-SDI mit Loop-Video mit eingebettetem Audio über eine Glasfaser, kompatibel mit ASI, TS-Stream
◎ Bereich von 19,4 Mb/s bis 2,97 Gb/s
◎ Taktwiederherstellung
◎ Unterstützt SMPTE 424/425M (SDTi), SMPTE 310M (19,4 Mbit/s), SMPTE 344M (540 Mbit/s), M2S und DVB-ASI (270 Mbit/s) Standard
◎ Ausgangswellenlänge 1310 nm, 1550 nm und 16 Arten von CWDM (konform mit ITU-T G.694.2)
◎ 100 m automatische Kabelentzerrung, alle mit einer Rate von 2,97 Gb/s darunter (Belden 1694A)
◎ LED-Statusanzeigen überwachen die kritischen Parameter
◎ Unterstützt Hot-Swap
◎ Unterstützt 2,5U-Rackmontage, doppelte Stromversorgung, unterstützt 16 Einsteckkarten
S serieller TV-BNC-Eingang | Strom- und Umgebungsanzeige | ||
TV-Signalstandard | SMPTE 424/425M, 292M, 259M, 297M, 305M,310M, 494M, M2S, DVB-ASI, DVB-SSI und andere Telekommunikations-/Datenkommunikationsraten (19,4 Mbit/s – 2,97 Gbit/s) | Betriebstemperatur | -45℃～＋50℃ |
Eingangskanal | 1 Kanaleingang, 1 Kanalschleife | Druck | 1A@12VDC |
Reflexionsverlust | >15DB | Leistung | 12W |
Gleichgewicht | 0-100 m @ 2,97 Gbit/s | EMI/RFI | FCC Teil 15 Klasse A, EU-EMV-Standard |
Anschluss | 75Ω BNC | Durchschnittliche Zeit ohne Probleme | >100000 Std. |
Serieller TV-BNC-Ausgang (EO/OE) | Optischer Ausgang | ||
Ausgangskanäle | 2 | Kanal | 1 |
Signalpegel | 800 mV nominal | Typ | Singlemode/Glasfaser |
Anstiegs-/Abfallzeit | 200Ps nominal | Wellenlänge | 1310nm /1550 nm oder CWDM/DWDM |
Überschwingen | <10% Amplitude | Reflexionsverlust | > 15db |
Reflexionsverlust | > 15db | Jitter | < 0.3UI |
Jitter | < 0.3UI | Anschluss | LC/PC |
Anschluss | 75Ω BNC |
|
|
Andere | |
Standalone-Dimension | 116 mm x 105 mm x 28.6mm |
Gewicht | 2kg |
2,5-HE-Rackmontage | Optional |
Glasfaser
2,5U-Einsteckkarten-Rack-Version
Anwendung
◎ Remote-Übertragungswagen/Übertragungswagen-Video-Feeds
◎ Kamera-Feeds aus Broadcast-Studios
◎ Signaltransport über große Entfernungen
◎ TV-Sender/Videokonferenz
◎ Hörsaalprojektor-Konnektivität
◎ Übertragung aus dem medizinischen/chirurgischen Raum
◎ Videokonferenzen von Gebäude zu Gebäude
◎ Videoverbindungen für kleine Firmengelände
