4040-T/R 3G-SDI Unidirektionaler Glasfaser-Sender/Empfänger
19,4 Mbit/s bis 2,97 Gbit/s, 4-Kanal unidirektionales 3G/HD-SDI mit eingebetteter Audio-Glasfaserübertragung
3G/HD-SDI Unidirektionaler Glasfaser-Sender/Empfänger

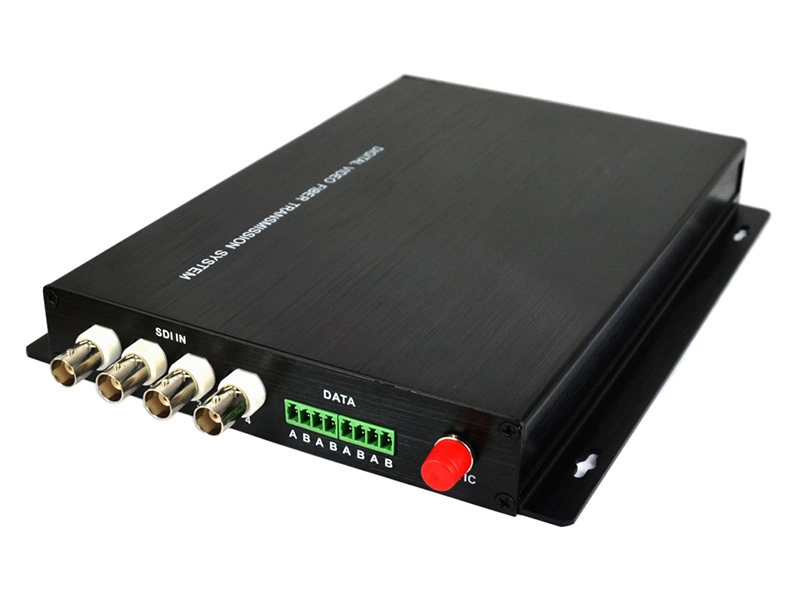

4040-T
4-Kanal 3G/HD-SDI mit eingebettetem Audioeingang, Singlemode (Multimode optional), Einzelfaser, FC/PC-Glasfaseranschluss, BNC-Videoschnittstelle, 0–120 km, Standalone oder 1U-Rackmontage
4040-R
4-Kanal 3G/HD-SDI mit eingebettetem Audioausgang, Singlemode (Multimode optional), Einzelfaser, FC/PC-Glasfaseranschluss, BNC-Videoschnittstelle, 0–120 km, Standalone oder 1U-Rackmontage
Merkmale
◎ 4-Kanal unidirektionales 3G/HD-SDI-Video mit eingebettetem Audio über eine Glasfaser, kompatibel mit ASI, TS-Stream
◎ Bereich von 19,4 Mbit/s bis 2,97 Gbit/s
◎ Taktwiederherstellung
◎ Unterstützt SMPTE 495M (SDTi), SMPTE 310M (19,4 Mbit/s), SMPTE 344M (540 Mbit/s), M2S und DVB-ASI (270 Mbit/s) Standard
◎ Ausgangswellenlänge 1310 nm, 1550 nm und 16 Arten von CWDM (konform mit ITU-T G.694.2)
◎ 150 m automatischer Kabelausgleich, alle Datenraten unter 2,97 Gb/s (Belden 1694A)
◎ Optionales Netzwerkmanagementsystem
◎ LED-Statusanzeigen überwachen die kritischen Parameter
◎ Optionales Netzwerksystem
◎ Unterstützt Hot-Swap
◎ Unterstützt Standalone, 1U-Rackmontage und 4U-Rackmontage
Serieller TV-BNC-Eingang | Leistungs- und Umgebungsanzeige | ||
TV-Signalstandard | SMPTE 495M, 292M, 259M, 297M, 305M,310M, 494M, M2S, DVB-ASI, DVB-SSI und andere Telekommunikations-/Datenkommunikationsraten (19,4 Mbit/s – 2,97 Gbit/s) | Betriebstemperatur | -45℃～＋50℃ |
Eingangskanal | 4 Kanäle | Druck | 1A@12VDC |
Reflexionsverlust | >15DB | Leistung | 12W |
Gleichgewicht | 0-100 m @ 2,97 Gbit/s | EMI/RFI | FCC Teil 15 Klasse A, EU-EMV-Standard |
Anschluss | 75Ω BNC | Durchschnittliche Zeit ohne Probleme | >100000 Std. |
Serieller TV-BNC-Ausgang (EO/OE) | Optischer Ausgang | ||
Ausgangskanäle | 4 | Kanal | 1 |
Signalpegel | 800 mV nominal | Typ | Singlemode/Glasfaser |
Anstiegs-/Abfallzeit | 200Ps nominal | Wellenlänge | 1310nm /1550 nm |
Überschwingen | <10% Amplitude | Reflexionsverlust | > 15db |
Reflexionsverlust | > 15db | Jitter | < 0.3UI |
Jitter | < 0.3UI | Anschluss | FC/PC (ST/PC optional) |
Anschluss | 75Ω BNC |
| |
Andere | |
Standalone-Dimension | 173 mm (H) × 276 mm (T) × 40,6 mm (B) |
Gewicht | 2kg |
1U-Rackmontage | Optional |
Glasfaser
1HE-Rack-Version
Anwendung
◎ Remote-Übertragungswagen/Übertragungswagen-Video-Feeds
◎ Kamera-Feeds aus Broadcast-Studios
◎ Signaltransport über große Entfernungen
◎ TV-Sender/Videokonferenz
◎ Hörsaalprojektor-Konnektivität
◎ Übertragung aus dem medizinischen/chirurgischen Raum
◎ Videokonferenzen von Gebäude zu Gebäude
◎ Videoverbindungen für kleine Firmengelände
