Extensor de fibra de audio analógico de transmisión de 1 a 4 canales 6080-T/R
La serie HC6000 está especialmente diseñada para la transmisión de video/audio, y puede transmitir simultáneamente de 1 a 12 canales de video y audio, directo o reservado, a través de fibra óptica.
Diagrama de aplicación

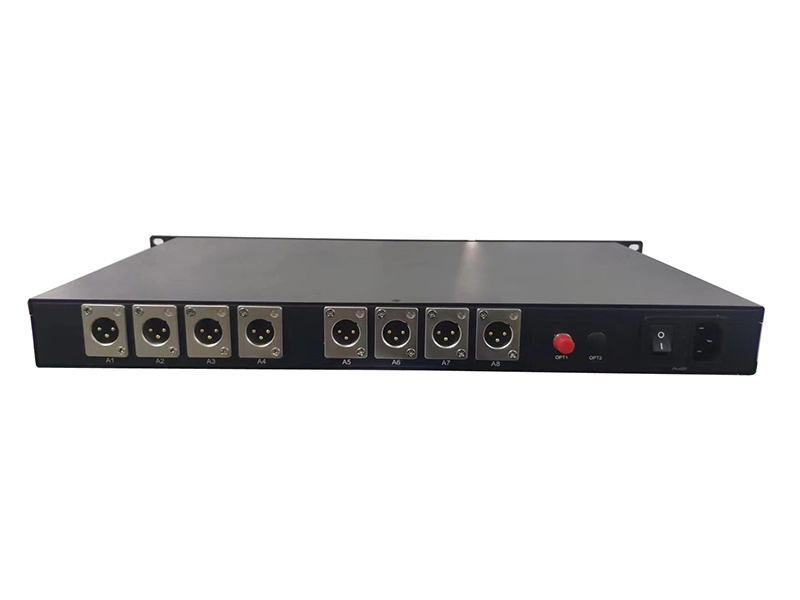

Transmisor/receptor AV analógico de transmisión
6080-T/R
Transmisión de video de 8 canales y audio mono de 8 canales, modo único o multimodo, fibra única, conector de fibra FC/PC, interfaz de audio XLR, montaje en rack 1U, multimodo para 800 metros, modo único para 20 km
Características
◎ Cuantización de audio analógica de 192 KHz y 24 bits, alta fidelidad
◎ Rango de frecuencia de muestreo de la señal de entrada adaptable 32～100KHz
◎ Frecuencia de muestreo de la señal de salida de audio digital 44,1、48、88,2、96 KHz, opcional
◎ Cantidad digital de señal de vídeo de 10 bits
◎ Transmisión de audio/video por fibra óptica totalmente digital, sin compresión ni daños, punto a punto o multipunto
◎ Toda la tecnología de montaje en superficie, diseño industrial, alta confiabilidad, tiempo de trabajo promedio de más de 100000 horas
◎ Admite intercambio en caliente con electricidad
◎ Admite regenerador de señal sin pérdida
◎ Con circuito de corrección de errores y también con capacidad de interferencia anti-ráfaga.
◎ Rango dinámico óptico superior, sin necesidad de ajustes durante el uso
◎ Se pueden transmitir de 1 a 8 canales de video y audio de transmisión de manera sincrónica, hacia adelante y hacia atrás
audio analógico | Video | ||
Impedancia de entrada/salida | equilibrio de 600 Ω | Banda ancha de video | 8megahercio |
Interfaz de entrada/salida | XLR | SNR | >75dB (ponderado) |
Máx. nivel de entrada/salida | +15 dBu | Ganancia diferencial | <1% |
Respuesta de frecuencia | 20 Hz － 20 kHz, ± 0,15 dB | Fase diferencial | <1.0° |
SNR | > 85 dB (ponderado A) | Azulejo de campo | <0.5% |
Audio digital AES/EBU | Óptica | ||
Impedancia de entrada/salida | equilibrio de 110 Ω | Longitud de onda | multimodo 850 nm/1300 nm, monomodo 1310 nm/1550 nm |
Interfaz de entrada/salida | XLR | Conector | FC/PC |
Nivel de entrada/salida | 0.4 ～ 5 Vp-p | Transmitir potencia óptica | ＋3 ～ -15dBm |
Formato de señal | 24 bits (cada canal) | Sensibilidad del receptor | -28 dBm |
Estar nervioso | <0.5ns |
| |
Frecuencia de muestreo de entrada | 32 ～ 100kHz |
| |
Frecuencia de muestreo de salida | 44,1 KHz, 48 KHz, 88,2 KHz, 96 KHz, se puede configurar |
| |
Otro | |
Tiempo promedio sin problemas | >100000 horas |
Temperatura de funcionamiento | －40℃ ～ +70℃ |
Humedad relativa | 0～95％ sin condensación |
Peso | alrededor de 3,2 kg |
Dimensión | Montaje en rack estándar de 19 pulgadas 1U o 2U |
Fuerza | 95~240 V/CA, 50/60 Hz, 1 A |
Solicitud
◎ Transmisiones de video remotas de camionetas/camiones OB
◎ Transmisiones de cámaras de estudio de transmisión
◎ Transporte de señales de larga distancia
◎ Estación de TV/videoconferencia
◎ Conectividad del proyector de la sala de conferencias
◎ Transmisión de sala médica/quirúrgica
◎ Enlaces de vídeo de campus corporativos pequeños
