16 лет&D Опыт сосредоточиться на видео HD & Промышленный Ethernet.

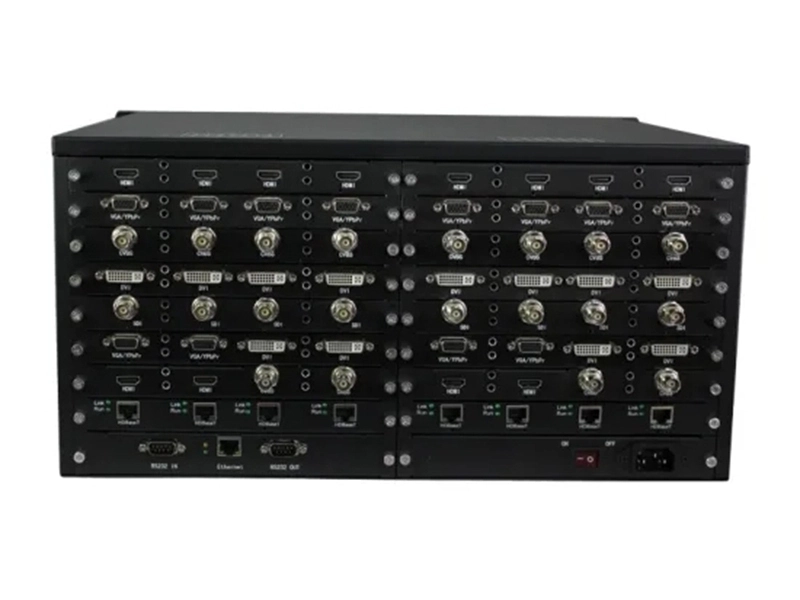

Смешанная матрица HDMI/DVI/VGA/SDI/IP
● Случайная комбинация HDMI/DVI/VGA/SDI/IP/аудио
● Вставьте карточку
◎ Он использует конструкцию структуры подключаемой платы с 4 каналами на плату, что позволяет гибко настраивать типы входных и выходных сигналов и количество каналов сигнала, что удобно для расширения и обслуживания, а хост может быть совместим с различными сигналами одновременно.
◎ Максимальное поддерживаемое разрешение составляет 3840*2160/30 Гц (опционально), а максимальное поддерживаемое разрешение по умолчанию составляет 1920*1200/60 Гц.
Функция матрицы
◎ С цифровой схемой регулировки эквализации, выход со схемой усиления предыскажения сигнала, так что сигнал может передаваться на большие расстояния, а расстояние между входом и выходом может превышать 30 метров соответственно (нет необходимости в кабелях HDMI с чипами).
◎ По умолчанию он поддерживает кнопки панели, инфракрасный пульт дистанционного управления (инфракрасные удлинительные кабели можно настроить бесплатно), программное обеспечение для матричного переключения, поддерживает сетевое управление TCP/IP (опционально), поддерживает управление с помощью мобильного телефона и планшета (опционально), поддерживает центральное управление и программное управление сплайсинговым экраном, каждый вход поддерживает Blu-ray DVD/3D/HDCP/EDID.
◎ Благодаря функции защиты памяти с переключением на месте при отключении питания устройство автоматически восстановит состояние до отключения питания.
◎ ЖК-дисплей Blue-Ray может отображать состояние переключения каждого канала устройства, что интуитивно понятно и удобно, а внешний вид отличается красотой и высоким качеством.
◎ Встроенная расширяемая память на 64 режима управления сценами.
◎ Входной и выходной интерфейсы оснащены схемой электростатической защиты, что обеспечивает более стабильную работу.
◎ Совместимо с кодами и инструкциями всех аналогичных продуктов на рынке.
◎ Полная технология SMD кристалла, уникальная функция электростатической защиты от ESD.
◎ Применен источник питания с широким диапазоном входного напряжения, соответствующий международным стандартам, а напряжение сети колеблется в пределах 100–250 В, что может обеспечить стабильный выход и значительно повысить надежность и стабильность системы.
◎ Цифровой сигнал использует метод передачи «точка-точка» без потерь, который эффективно гарантирует высокую точность вывода сигнала изображения;
◎ Цифровой коммутационный чип уровня телекоммуникаций с высокой помехоустойчивостью и возможностью работы в любых погодных условиях;
◎ Пропускная способность: 6,75 Гбит/с Усиление: 0 дБ Джиттер битовых тактовых импульсов: <0.15тбит
Время нарастания бита: <0,3 Тбит (20%--80%) Время падения бита: <0,3 Тбит (20%--80%)
Максимальная задержка передачи: 5 нс Скорость переключения: 200 нс (максимальное время)
◎ Последовательный интерфейс управления: RS-232, 9-контактный разъем D-типа, скорость передачи данных: 9600, 8 бит данных, 1 стоповый бит, без контроля четности; 2 = RX, 3 = TX, 5 = GND
◎ Интерфейс управления Ethernet (опционально): гнездовой интерфейс RJ-45, режим сервера TCP/IP или UDP, адаптивный 10M или 100M, полный дуплекс;
◎ Среднее время наработки на отказ: (MTBF) 80 000 часов
◎ Размер оборудования: 2U
◎ Вес: 6 кг
Характеристики платы DVI
1,4-канальная плата входа HDMI (с 2 платами)
● Каждая плата поддерживает 4 канала вывода сигнала HDMI;
● Поддержка разрешения изображения 1920x1200/60 Гц; Разрешение 4K*2K (опционально)
● Совместимость со стандартом HDMI1.4, протоколом HDCP1.3, протоколом DVI1.0;
● Поддержка управления EDID, каждый выходной интерфейс может считывать EDID устройства отображения на месте;
● Аппаратные средства «точка-точка» осуществляют несжатое преобразование в реальном времени;
● Расстояние передачи более 30 м (нет необходимости в кабелях HDMI с чипами);
● Благодаря предварительной загрузке входов и выходов скорость переключения выше;
● Plug and play, без программного обеспечения, без драйверов;
● Максимальная потребляемая мощность 12 Вт;
● Ширина полосы пропускания пикселей 165 МГц, полностью цифровая;
● Пропускная способность интерфейса 6,75 Гбит/с, полностью цифровой;
(Джиттер часов) <0,15 Тбит;
(Время нарастания) <0,3 Тбит (20%--80%);
(Осень) <0,3 Тбит (20%--80%);
● Максимальная задержка передачи 5 нс (±1 нс);
● Уровень сигнала TMDS +/- 0,4 Впик-пик;
● Мин./макс. уровень TMDS 2.9V/3.3V;
● Сопротивление 50 Ом
Характеристики платы DVI
2,4-канальная выходная плата HDMI (с 2 платами)
● Каждая плата поддерживает 4 канала вывода сигнала HDMI;
● Поддержка разрешения изображения 1920x1200/60 Гц; Разрешение 4K*2K (опционально)
● Совместимость со стандартом HDMI1.4, протоколом HDCP1.3, протоколом DVI1.0;
● Поддержка управления EDID, каждый выходной интерфейс может считывать EDID устройства отображения на месте;
● Аппаратное несжатое преобразование в реальном времени «точка-точка»;
● Расстояние передачи более 30 м (нет необходимости в кабелях HDMI с чипами);
● Благодаря предварительной загрузке входов и выходов скорость переключения выше;
● Plug and play, без программного обеспечения, без драйверов;
● Максимальная потребляемая мощность 12 Вт;
● Ширина полосы пропускания пикселей 165 МГц, полностью цифровая;
● Пропускная способность интерфейса 6,75 Гбит/с, полностью цифровой;
(Джиттер часов) <0,15 Тбит;
(Время нарастания) <0,3 Тбит (20%--80%);
(Осень) <0,3 Тбит (20%--80%);
● Максимальная задержка передачи 5 нс (±1 нс);
● Уровень сигнала TMDS +/- 0,4 Впик-пик;
● Мин./макс. уровень TMDS 2.9V/3.3V;
● Сопротивление 50 Ом
