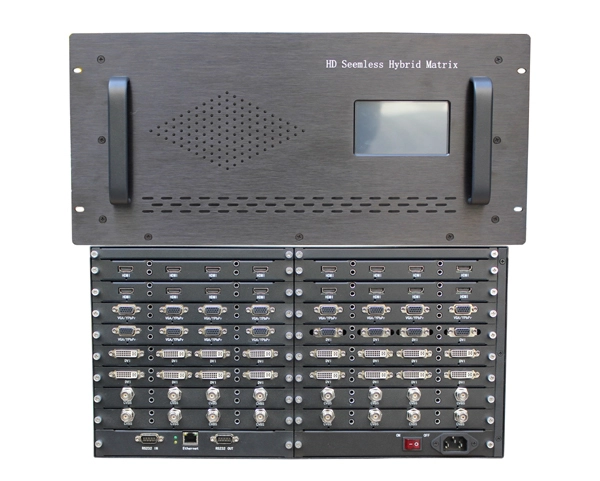

32*32 HD бесшовная гибридная матрица
1、OVERVIEW
Традиционная видеоматрица будет генерировать мигание, черный цвет, дрожание, задержка и прерывание сигнала и другие недостатки в процесс переключения. HC2000, новая бесшовная гибридная коммутация матрица, полностью преодолел недостатки традиционной матрицы, без мерцания, без черного, без задержки и без прерывания сигнала в процесс переключения. И это может обеспечить вход и выход CVBS, VGA, YPbPr, HDMI, DVI, SDI, HDbaseT и оптоволокно.
1.1 Компоненты оборудования
HC2000 бесшовный гибрид матрицасостоит главного шкафа, входных и выходных плат и коммуникационной платы:
Входная карта:
⊙ Гибридная входная карта (4 дополнительных интерфейса, CVBS, VGA, YPbPr, HDMI, DVI)
Выходная карта
⊙ Гибридная выходная карта (4 дополнительных интерфейса, CVBS, VGA, YPbPr, HDMI, DVI, SDI)
Карта связи
<000000>#8857;Плата связи RS232 и Ethernet
1.2 Производительность и характеристики
<000000>#8857;Полностью цифровая коммутация;
<000000>#8857;Доступный вход и выход для любого сигнала;
<000000>#8857;Бесперебойное переключение в реальном времени;
<000000>#8857;Адаптивное входное разрешение, регулируемое выходное разрешение;
<000000>#8857;Интерфейс HDMI, совместимый с DVI1.0 и HDMI1.4, поддержка HDCP1.2, поддержка проигрывателя Blu-ray и поддержка DeepColor;
<000000>#8857;Цифровая обработка аналогового входа для CVBS, VGA и YPbPr, частота дискретизации АЦП до 205 МГц, 24-битная внутренняя обработка изображения, реалистичная цветопередача, высочайшее разрешение до 1920x1200@60 Гц;
<000000>#8857;Вход CVBS объединяет усовершенствованный адаптивный 3D-фильтр и обработку деинтерлейсинга, автоматическую идентификацию для PAL, NTSC;
<000000>#8857;Вход SDI, поддерживает 3G/HD/SD-SDI, скорость 143 Мбит/с ~ 2,97 Гбит/с, совместим со стандартами последовательного видео, например SMPTE 259M, 292M, 344M, 424M, ITU R BT.601, ITU R BT.1120;
<000000>#8857;Поддержка ввода и вывода аналогового звука;
<000000>#8857;Поддержка встраивания и извлечения звука SDI (SMPTE291);
<000000>#8857;4,3 дюйма (32x32) /9,7 дюйма (72x72), сенсорный экран, красивый и быстрый.
<000000>#8857;Поддержка сохранения и вызова сцен.
<000000>#8857;Поддержка управления RS232 и Ethernet, открытый протокол управления, выгодный для стороннего последовательного управления;
<000000>#8857;Поддержка защиты сайта при отключении питания;
<000000>#8857;Стандартный вставной промышленный шкаф, 1 плата и 4 канала;
<000000>#8857;1+1 резервный источник питания (опционально);
1.3 спецификации
1.3.1 Кабинет
Размер (Д*Г*В)
Максимальный входной канал
Максимальный выходной канал
3U(43x43x13см)
16
16
5U(43x43x22см)
32
32
11U(43x43x49см)
72
72
20U(43x43x90см)
144
144
1.3.2 Входной видеосигнал
CVBS-вход
Сопротивление
75Ω
Уровень
1Впик-пик
ТВ система
Адаптивный NTSC, PAL
Тип интерфейса
BNC
YPbPr вход
Сопротивление
75Ω
Уровень
0.7V
Разрешение
480i,576i,480P,576P,720P,1080i50/60, 1080P25/30/50/60
СинхронизацияТип
SOG
Тип интерфейса
DB15FM,(1-Cr,2-Y,3-Cb)
VGA-вход
Сопротивление
75Ω
Уровень
0.7V
Разрешение
Общее разрешение VESA, 640x480@60Гц<000000>#65374;1920x1200@60Гц
СинхронизацияТип
Независимый горизонтальный и вертикальный сигнал
Тип интерфейса
DB15FM
HDMI/DVI вход
Тактовая частота
25МГц-225МГц
Стандарты
DVI1.0 HDMI1.4 HDCP1.2
Тип интерфейса
HDMI-разъем типа А 19pin илиDVI-D
SDI-вход
Скорость передачи данных
143 Мбит/с<000000>#65374;2,97 Гбит/с
Стандарты
SMPTE 259M、292M、344M、424M, совместимо сSMPTE291 в аудио
Тип интерфейса
BNC
HDBaseT iuput
Расстояние передачи
≤100м (кат.5,кат.6)
Максимальное разрешение
1920x1080@60
стандарт HDCP
HDCP1.2
Оптоволоконный вход
Оптический интерфейс
LC
Длина волны
850 нм,1310 нм<000000>#65292;1550 нм являются необязательными
Режим передачи
Многорежимный иодномодовый являются необязательными
Ставка
3гб/с
Расстояние передачи
2Км,10Км,20Км,40Км,80Км являются необязательными
1.3.3 Аналоговый аудиовход
Интерфейс
3,5-мм стереоразъем
Уровень
0,5-2,0 Впик-пик
Сопротивление
600Ω
выборка частота
48кГц
1.3.4 Выходной видеосигнал
YPbPr выход
Сопротивление
75Ω
Уровень
0.7V
Разрешение
576i,720P50/60,1080i50/60, 1080P25/30/50/60
Синхронизировать Тип
SOG
Тип интерфейса
DB15FM,(1-Cr,2-Y,3-Cb)
VGA-выход
Сопротивление
75Ω
Уровень
0.7V
Разрешение
1024x768,1280x1024,1440x900,1360x768,1680x1050,
1600x1200,1280x720,1920x1080,1920x1200
СинхронизацияТип
Независимый горизонтальный и вертикальный сигнал
Тип интерфейса
DB15FM
HDMI/DVI выход
Тактовая частота
25МГц-225МГц
Стандарты
DVI1.0 HDMI1.4 HDCP1.2
Разрешение
1024x768,1280x1024,1440x900,1360x768,1680x1050,
1600x1200,1280x720,1920x1080,1920x1200, 576i,720P50/60,1080i50/60, 1080P25/30/50/60
Тип интерфейса
HDMI-разъем типа А 19pin или DVI-D
SDI-выход
Скорость передачи данных
143 Мбит/с<000000>#65374;2,97 Гбит/с
Стандарты
SMPTE 259M<000000>#12289;292M<000000>#12289;344M<000000>#12289;424M,совместимо с SMPTE291 в аудио
Тип интерфейса
BNC
HDBaseT выход
Расстояние передачи
≤100м (кат.5,кат.6)
Максимальное разрешение
1920x1080@60
стандарт HDCP
HDCP1.2
Оптоволоконный выход
Оптический интерфейс
LC
Длина волны
850 нм,1310 нм<000000>#65292;1550 нм являются необязательными
Режим передачи
Многомодовый и одномодовый режимы являются опциональными.
Ставка
3гб/с
Расстояние передачи
2Км,10Км,20Км,40Км,80Км являются необязательными
1.3.5 Аналоговый аудиовыход
Интерфейс
3,5-мм стереоразъем
Уровень
0,5-2,0 Впик-пик
Сопротивление
600Ω
1.3.6 Потребляемая мощность
Гибридная карта ввода
8 Вт/карта
Карта ввода SDI
10 Вт/карта
HDBaseT карта ввода
30 Вт/карта
Оптическая входная карта
20 Вт/карта
Гибридная выходная карта
10 Вт/карта
HDBaseT выходная карта
20 Вт/карта
Плата оптоволоконного выхода
20 Вт/карта
3U без платы ввода или вывода
20W
5U без платы ввода или вывода
20W
10U без платы ввода или вывода
40W
20U без платы ввода или вывода
80W
1.3.7 Условия эксплуатации
Входное напряжение
Переменный ток 90 В<000000>#65374;260 В 50/60 Гц
Рабочая температура
0～50℃
Температура хранения
0～65℃
Влажность при эксплуатации
<90%RH
