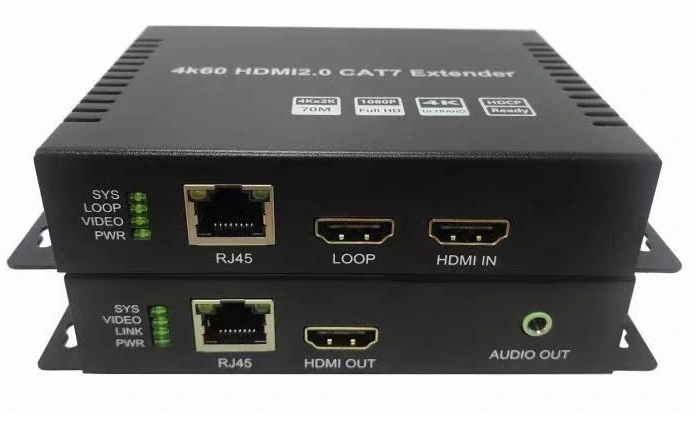

Удлинитель HDMI2.0 по CAT6 70M(4K60 4:4:4)
1 Обзор
Удлинитель HDMI2.0 по CAT6 или CAT6A/7 расширяет 4K 60 Гц 4:4:4 HDMI 2.0 сигналы в удаленные места, режим передачи «точка-точка» поддерживает передатчик 1-канальный вход HDMI2.0 и 1 канальный контур, приемник 1 канальный выход HDMI2.0 и 1 канальный аудиовыход Он может удлинять видеосигналы HDMI 2.0 до 70 метров и передавать их по кабелям CAT6 с разрешением 4K 60 Гц. Высокая пропускная способность, отсутствие задержек, удаленное воспроизведение HD-видео в реальном времени Он широко используется в вычислительных системах и системах наблюдения, системах рекламы на больших экранах, видеостенах, банках, на фондовом рынке, в системах образования и т. д.
2 Особенность продукции
·Передатчик: 1-канальный HDMI Вход 2.0, 1-канальный HDMI 2.0 выход из цикла;
·Приемник: 1-канальный HDMI 2.0 выход, 1-канальное аудиоразбиение выход;
·1-канальный порт RS232 и 1-канальный двунаправленный ИК-порт (опционально);
·Передача сигнала HDMI 4K 60 Гц на расстояние 70 м по CAT6;
·Поддержка HDCP 2.2,совместим с 1.4;
·Поддержка одностороннего источника питания POC; DC12V, 2A
·Настольный; Поддержка монтажа в стойку 3U.
3 Технические параметры
Предметы
Спецификация
Transmitter
1*HDMI вход, 1*RJ45, 1*HDMI петлевой выход, 1-канальный порт RS232 и 1-канальный двунаправленный ИК-порт (опционально)
Приемник
1*HDMI выход, 1*RJ45, 1*3,5 мм аудиовыход, 1 канал RS232 данных и 1 канал двунаправленного ИК-порта (опционально)
Соответствие HDMI
HDMI 2.0, совместим с HDMI 1.4
Соответствие HDCP
HDCP 2.2, совместим с HDCP 1.4
Среда передачи
CAT6/CAT6A/CAT7
Расстояние передачи
≤70м
Пропускная способность видео
18 гб/с
Видео разрешение поддерживается
1280x960,1280x800,1280x768,1680x1050,1360x768,1366x768,1600x900,1024x768,800x600,3840*2160 60 Гц
Поддерживаемые аудиоформаты
3,5-мм аудио извлечение (приемник)
4К 60Гц4:4:4
Поддерживать
HDMI-интерфейс
Тип А
Тип кабеля
CAT6, CAT6A и CAT7, соответствуют стандарту ieEE-5688
Входной сигнал DDC
0,7-1,2 Впик-пик
Входной сигнал TMDS
5Впик-пик
Источник питания
TX и RX имеют внешний адаптер питания
Материал
Металл
Напряжение/Ток
DC12V/2A
Потребляемая мощность
10W
Рабочая температура
-0℃～50℃
Влажность (без конденсации)
0～90%
Измерение
110(Д) x 80(Ш) x 26,5(В)мм
Вес нетто
Передача: 0,3 кг Рецепт: 0,3 кг
4 Топологический граф
5. Приложение
Цифровые ЖК-дисплеи, плазменные панели и проекторы для медицинских приборов, авиации, управления дорожным движением, заводов и банков. Цифровые ЖК-дисплеи и проекторы в конференц-залах и аудиториях, Киоск с цифровыми FPD-дисплеями, демонстрирующими полноценные графические изображения с удаленных систем, PDP-дисплеи для информации на публичных сайтах, Светодиодные вывески на улицах и стадионах
