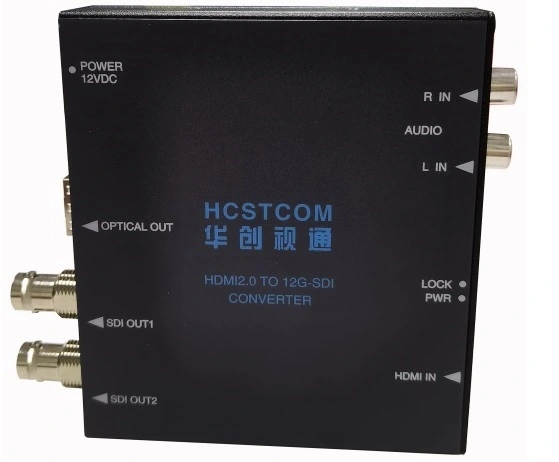

Конвертер HDMI2.0 в 12G-SDI HCSTCOM
1 Обзор
HDMI2.0 в 12G-SDI конвертер производства Beijing HCSTCOM Co.,Ltd преобразует HDMI2.0 сигналы to12G-SDI,Достижение 4K/UHD одиночный выходной канал Включает в себя2-ch Выходы распределенного усилителя 12G-SDI Поддерживает 1 выход оптического порта SFP, поддерживает передачу HDMI 4K/ UHD сигнал до 10-80 км по одномодовому волокну. Поддерживает 2 канала встроенного звука из источника HDMI или двухканального аналогового аудиовхода (RCA) Его можно использовать вместе с нашим 12G-SDI оптоволоконный приемник как вход HDMI и выход SDI оптоволоконный удлинитель
2. Характеристики продукта
<000000>#10028; Преобразует 1-канальный HDMI 2.0 сигнал на один 4K/UHD 60P 12G-SDI с выход из цикла;
✬ 12G-SDI коаксиальный и оптический порт SFP может выводить вместе
<000000>#10028;Поддерживает передачу HDMI 4K/ UHD сигнал до 10-80км через оптоволоконный порт SFP;
✬ Встроенный звук можно выбрать из HDMI или внешнего аналогового звука;
<000000>#10028; поддерживает 10-битный 4:2:2 вход и выход до 4K 60 Гц;
✬ Поддерживает протокол HDCP 2.0B Blu-ray;
✬ Передача сигнала HDMI HDR в реальном времени, сквозная передача метаданных сигнала HDR и опциональное переопределение;
<000000>#10028; Светодиодный индикатор питания и состояния блокировки сигнала;
<000000>#10028; Источник питания постоянного тока 12 В.
3.Технические характеристики
HDMI
Видеовход
1x разъем HDMI типа A*<000000>#65292;HDMI v2.0
·YCbCr 4:2:2/4:4:4/4:2:0
·RGB 4:4:4, SMPTE или полный уровень
·8, 10,12-бит (HFR 4K/UHD 4:4:4 ограничено 8 бит)
Видео
Форматы ввода
(4K) 4096 x 2160p<000000>#12289;(UHD) 3840 x 2160p<000000>#12289;(2K) 2048 x 1080p<000000>#12289;(HD) 1920 x 1080p<000000>#12289;(HD) 1920 x 1080i<000000>#12289;(HD) 1280 x 720p<000000>#12289;(SD) 720 x 576i
(SD) 720 x 480i
HDCP
Поддерживать
EDID
Имитировать
12G-SDI
Видеовыход
·2x 12G-SDI BNC, SMPTE-259/292/424/2081/2082
·YCbCr 4:2:2/4:4:4
·RGB 4:4:4, SMPTE или полный уровень
·10-битный
12G-SDI
Оптический выход
1x 12G-SDI волоконно-оптический разъем LC, SMPTE 259/292/424/2081/2082
Номинальная длина волны<000000>#65306;Tx 1260 нм<000000>#65288;Мин<000000>#65289;<000000>#12289;1310 нм<000000>#65288;ТИП<000000>#65289;<000000>#12289;1620 нм<000000>#65288;Макс<000000>#65289;<000000>#65288;CWDM длина волны необязательная<000000>#65289;
Оптическая мощность<000000>#65306;-5 дБм<000000>#65288;Мин<000000>#65289;<000000>#65292;0,5 дБм<000000>#65288;Макс<000000>#65289;
Разрешение 12G-SDI
·1x 12 Гб SDI
(4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(UHD) 3840 x 2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
·1x 6 Гб SDI
(4K) 4096 x 2160p 23,98, 24, 25, 29,97, 30
(UHD) 3840 x 2160p 23,98, 24, 25, 29,97, 30
·1x 3 Гбит SDI (уровень A или B-Dual Link)
(2K) 2048 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(2K) 2048 x 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
(HD) 1920 x 1080PsF 23,98, 24, 25, 29,97, 30
(HD) 1920 x 1080i 50, 59.94, 60
(HD) 1280 x 720p 50, 59.94, 60
·1x 1,5 Гб SDI
(HD) 1920 x 1080p 23.98, 24, 25, 29.97, 30
(HD) 1920 x 1080i 50, 59.94, 60
(HD) 1280 x 720p 30，50, 59.94, 60
·1x 270 Мб SDI,(SD) 720*576I 50
Аудио
Сквозные форматы
· PCM
·Dolby Digital (AC-3)Аудиовход цифровой
·Встроенный звук HDMI, 24 бит, 8-канальный
Аудиовход аналоговый
· 2x разъема типа RCA, 2-канальный -10 дБн (номинал)
Аудиовыход цифровой
· HDMI встроенный звук, 24-бит (SD ограничено 20-бит), 16-канальный
Размер (шxгxв)
(105 x 92 x 29 мм)
Масса
(0,3 кг)
Власть
12V DC，10W
100-240V Переменный ток, 50/60 ГцСреда
Безопасная рабочая температура<000000>#65306;0 to40<000000>#8451;
Безопасная температура хранения (питание выключено)<000000>#65306;-40 к 60<000000>#8451;
Относительная влажность воздуха при эксплуатации<000000>#65306;10-90% неконденсирующийся*Примерно Конвертер 10 Вт мощности и конвекционное охлаждение. Это будет очень теплым на ощупь, что нормально. При установке устройства устанавливайте его в месте, где устройство имеет доступ воздуха для надлежащего охлаждения. Не складывать с другими устройствами.
